El Caudal

El caudal es una cantidad de líquido proporcionada por una fuente cualquiera dentro de la unidad de tiempo. Se expresa en litros por minutos (l/mn).

  • Influencia del caudal sobre la velocidad

O sea dos cilindros de secciones idénticas, cada uno alimentado por una bomba. Dado que el segundo cilindro tiene una mayor capacidad de bombeo, la velocidad del pistón es más rápida (Fig. 19).

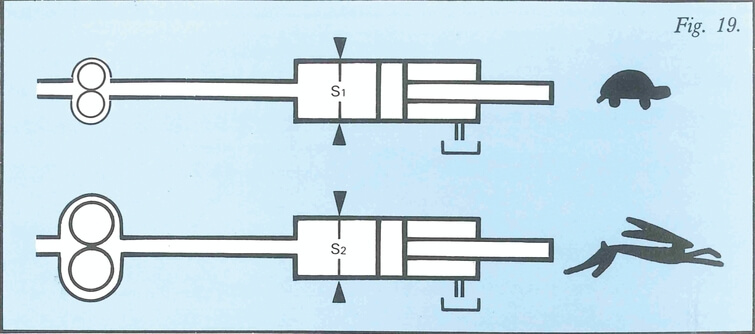

Esquema Influencia del caudal sobre la velocidad
S1 = S2

Caudal 1 < Caudal 2


  • La velocidad depende de la sección del cilindro

O sea dos cilindros alimentados cada uno por una bomba de mismo caudal. El segundo cilindro con una sección más importante, la velocidad del pistón es más lenta (Fig. 20).

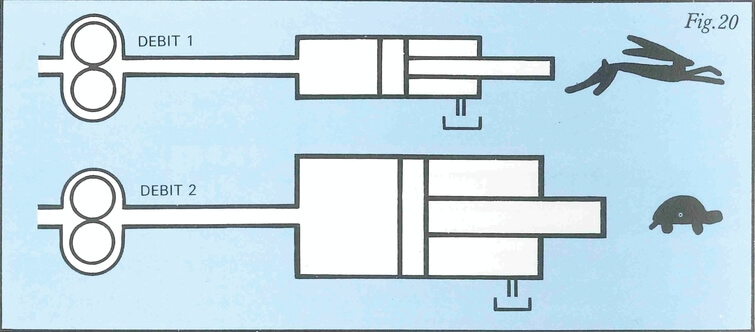

Esquema Velocidad en función de la sección del cilindro

Caudal 1 = Caudal 2

S1 < S2


Aplicación

1er ejemplo: (Fig. 21)

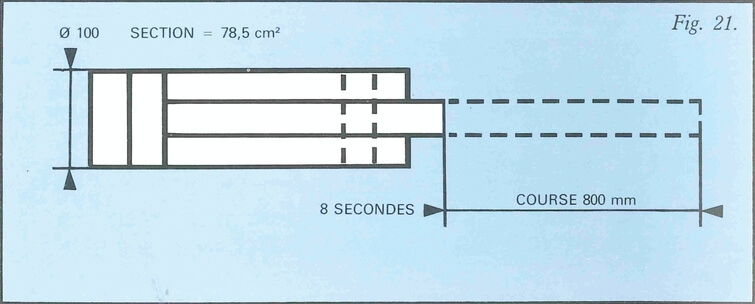

Ejemplo de aplicación del caudal de alimentación del cilindro hidráulico

Cuál será el caudal de alimentación del cilindro?

Diámetro 100 = sección 78,5 cm²
Carrera 800 mm en 8 segundos.

Volumen del cilindro hidráulico (cm3) = Sección (cm²) x Carrera (cm) = 78,5 x 80 = 6 280 cm3

Por lo tanto tenemos 6280 cm3 en 8 segundos sea 785 cm3/segundo
Sea un caudal de 785 x 60 = 47 100 cm3/minuto = 47,1 litros/minuto

Podemos aplicar directamente la formula siguiente:

Caudal (litros/minutos) = Sección (cm²) x velocidad (m/s) x 6


Segundo ejemplo:

Cuál será la velocidad del cilindro y el tiempo de desplazamiento?

Cilindro hidráulico simple efecto diámetro 40 = sección 12,56 cm²
Carrera 600 mm
Caudal del aceite del tractor: 20 litros/minuto

Velocidad del cilindro hidráulico = Caudal (l/min) / (Sección (cm²) x 6)
20 / (12,56 x 6)= 0,26 m/s

Tiempo de desplazamiento = Carrera (mm) / Velocidad (m/s)
0,600 / 0,26 = 2,3 secondes

Caudal

La pompe hydraulique fournit un débit et la résistance engendre la pression
