La Presión


La Presión

La presión es el resultado de una fuerza aplicada en una superficie.

Esta presión se expresa en bar (El bar es una unidad de presión). 1 bar = 1.02 kg/cm² = 1 daN.

Así, una presión de 1 bar (o 1kg/ cm²) es el resultado de una fuerza de 1kg aplicado en una superficie de 1 cm²) (Fig. 10).

Esquema de la presión


En aplicación, la presión se mide con un manómetro. El más utilizado es el manómetro a tubo de Bourdon. Este tipo de aparato está calibrado en bar o en PSI (medida inglesa). 70 bar = 1000 PSI (Fig.11).

Esquema presión manómetro



  • La presión está en función de la carga

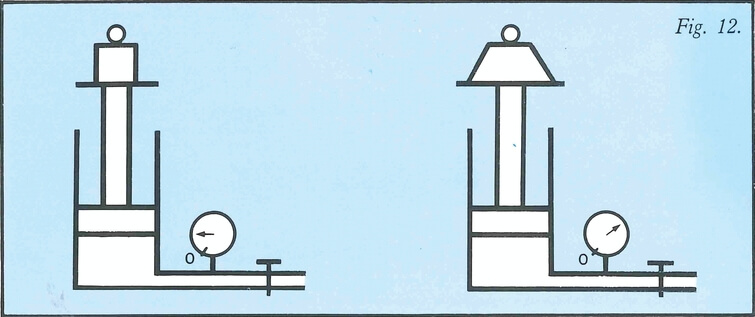

    Consideramos dos cilindros idénticos. En el primero ponemos una carga de 100 kg, en el segundo una carga de 200 kg. Notamos que en el segundo la aguja del manómetro indica el doble del primero. Conclusión: la presión depende de la carga (Fig.12).
Esquema carga y presión hidráulica


  • La presión está en función de la dimensión de cilindro

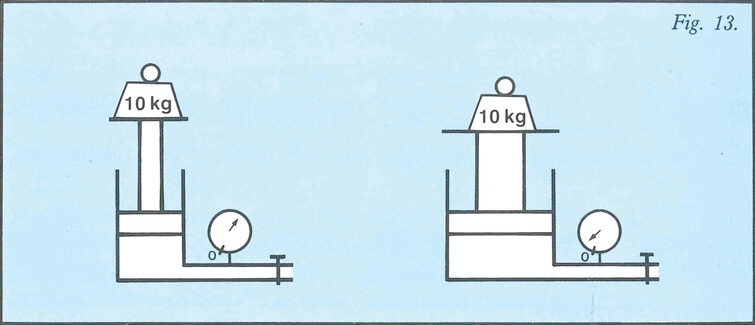

    Consideramos dos cilindros, el segundo tiene una sección más pequeña que el primero, ponemos una carga idéntica sobre los dos cilindros. Se constata una presión más elevada en el cilindro de pequeña sección (Fig. 13).
Esquema presión en función de la dimensión del cilindro


  • La presión está relacionada con la fuerza y la sección

Fórmula de la presión

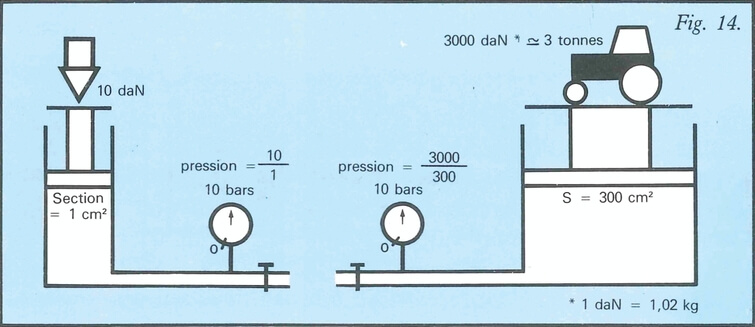

  • En 1 pistón de 1 cm2 ejercemos una fuerza de 10 daN, la presión es de: 10/1 = 10 bar
  • En 1 pistón de 300 cm2 ejercemos una fuerza de 3000 daN, la presión es de 3000/300 = 10 bar

(3000daN = 3 T) (1daN = 1.02kg) (Fig. 14).

Ejemplo de la presión en función de la fuerza y de la sección

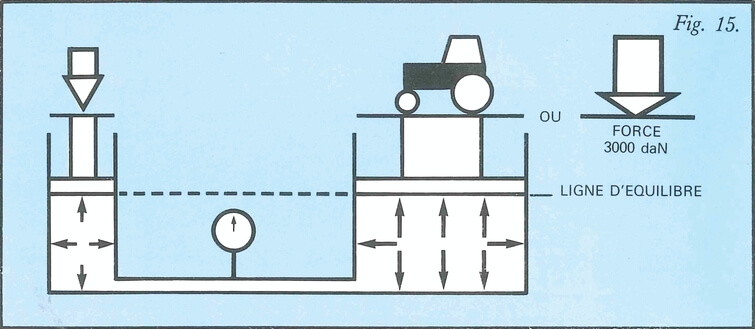

Empalmamos los mismos elementos, conseguimos el equilibrio. Sería suficiente ejercer una fuerza adicional en uno o en el otro de los pistones para que el equilibrio se rompa (Fig.15).

Ejemplo de la presión en función de la sección y de la fuerza

Blaise Pascal anunció el principio de la igualdad de las presiones por primera vez:

"Si ejercemos una presión cualquiera en la superficie de un líquido homogéneo en equilibrio, la presión se transmite en su integralidad y en todos los sentidos a todas las moléculas del líquido y a todas las paredes del contenido"
