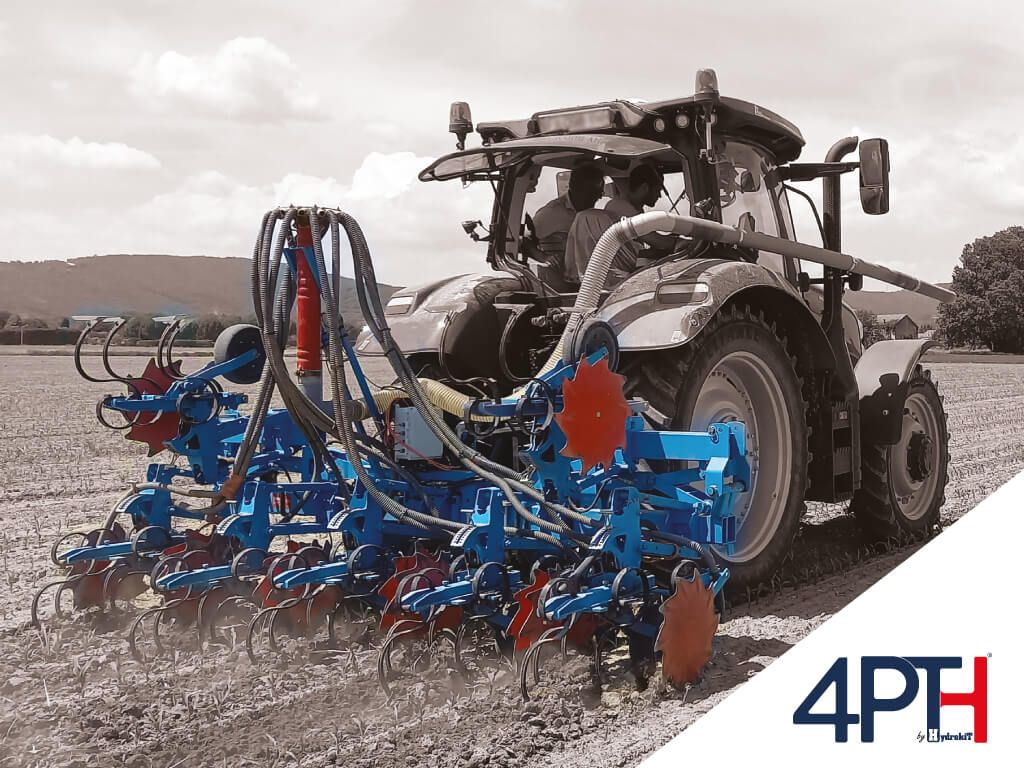

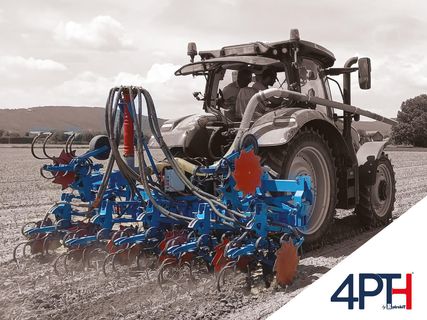

Ganz nah an der Reihe mit dem 4PTH und der Weeder Pilot Kamera

Hydrokit verbessert und bietet Lösungen für bestehende Landmaschinen. Diese einfachen Lösungen bieten Komfort, Leistung und Sicherheit.

Der Anbau von Kulturen ist heute sehr vielfältig und erfordert immer mehr Präzision bei den mechanisierten Eingriffen von der Bodenbearbeitung bis zur Ernte. Hydrokit bietet Ihnen eine manuelle, GPS- oder kamerabasierte Steuerung, mit der Sie Ihr Gespann lenken können.

Der Links-Rechts-Schwenk erfolgt durch das Verschieben der Unterlenker. Dazu müssen Sie nur die vorhandenen Stabilisatoren entfernen und durch eine 4-Punkt-Kupplung ersetzen. Dieser wird von der Trompete aus am angehängten Gerät befestigt.

Der hydraulische 4-Punkt-Anbau an einen Traktor ist von Hydrokit patentiert.

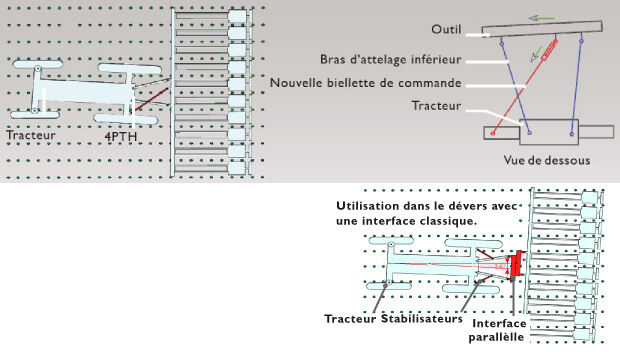

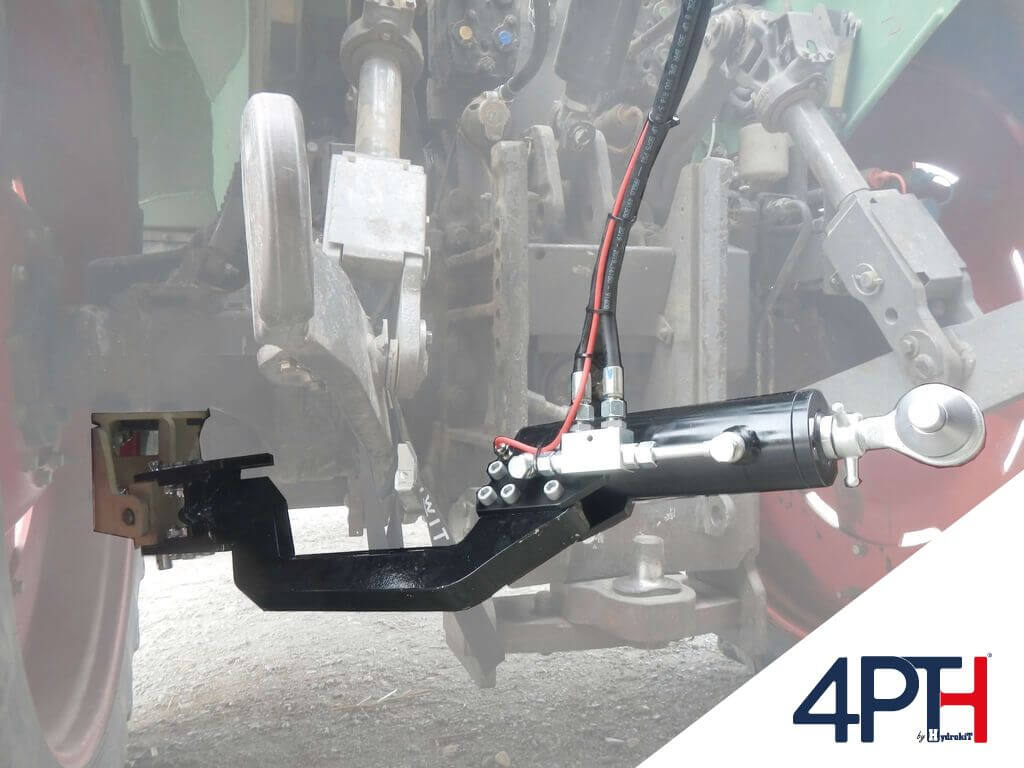

Das Prinzip beruht auf einer Verformung der derzeitigen Dreipunktaufhängung. Der Bausatz besteht aus einem Beschlag, der an der Trompete des Traktors und einem weiteren am Gerät angebracht wird. Eine Stange mit einem sogenannten 4-Punkt-Zylinder verbindet die beiden Beschläge miteinander. Wenn der Zylinder betätigt wird, bewegt die Einheit das Gerät nach rechts oder links.

Vorne : Einsatz in der Schräglage mit einer herkömmlichen Schnittstelle.

Nachher: Einsatz des 4PTH mit dem parabolischen Effekt der Kupplung, das Gerät bleibt parallel zur Kultur.

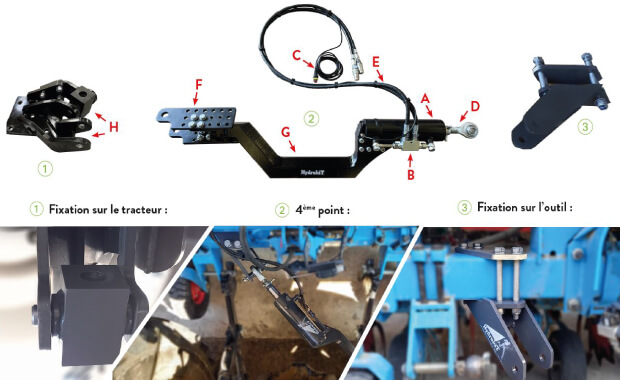

Enthalten in jedem 4. Punkt :

• Doppelt wirkender Zylinder (A)
• Doppelt vorgesteuerte Klappe (B)
• Mit oder ohne Positionssensor mit einem Ausgang von 0.5 - 4.5 Volt (C)
• Längenverstellbare Kugelgelenkmontage mit Sicherungsmuttern (D)
• Schlauch mit Iso-Kupplung A 1/2 (E)
• Einstellplatte an der Trompetenseite (F)
• Oben und unten abgeschrägter Stiel, spart Platz an der Kultur und am Kupplungsarm (G).
• Halterung zur Aufnahme des 4PTH oder des Originalstabilisators je nach Konfiguration (H)

Enthalten in jedem 4. Punkt :

• Ausleger + doppelt wirkender Zylinder
• Doppelte vorgesteuerte Klappe
• Mit oder ohne Positionssensor mit einem Ausgang von 0,5 - 4,5 Volt.
• Halterung, die je nach Konfiguration für die Aufnahme des 4PTH oder des Originalstabilisators vorgesehen ist.
• Variante Verteiler für Kamera oder GPS Doppelantenne
• Variante manuelle Steuerung über Handrad
• Halterung Flansch zum Anschrauben

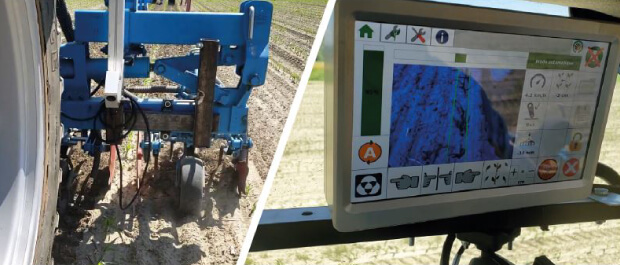

Es gibt mehrere Möglichkeiten, das Fahrzeug zu lenken:

• Weeder-Pilot-Kamera
• Doppelter Taster
• Manuell
• Doppelte Antenne, GPS*

* Siehe Ihren üblichen Händler

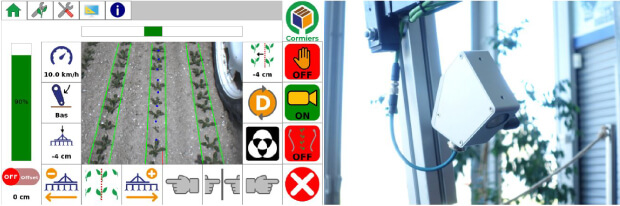

Die Kamera Weeder Pilot führt die Hacke präzise durch die Analyse des gesamten Farbspektrums. Mit dem Weeder Pilot kann das Hacken auch von einem unerfahrenen Fahrer übernommen werden, da die Arbeit erleichtert wird.

Dank unserer Bildanalysetechnologie unterscheidet der Weeder Pilot zwischen der Kultur und dem Boden. Die Farben der Kulturen reichen von Violett und Rot bis hin zu allen dazwischen liegenden Schattierungen von Blau, Grün und Gelb. So kann der Weeder Pilot die Kultur von einem dichten Unkrautteppich unterscheiden, wenn sich das Grün des Unkrauts von dem der Kultur unterscheidet. Ein großer, gut lesbarer Bildschirm ermöglicht es dem Benutzer, alle Betriebsindikatoren zu sehen, während er die Kultur durchläuft.

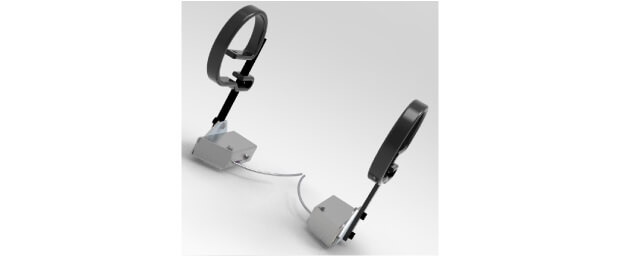

Die mit dem Weeder Pilot verbundenen Taster führen die Hacke mit Hilfe von hochsensiblen "Schnurrbärten" präzise.

Sie eignen sich zur Steuerung der Hacke bei Kulturen mit aufrechten Stängeln, wie Mais, Sonnenblumen und Sorghum, sobald der Stängel stark genug ist, um auf den Schnurrbart zu drücken. Mais kann somit ab dem 6-Blatt-Stadium von den Tastern aufgenommen werden.

Durch die Einstellung der Federvorspannung kann die Sensibilität der Schnurrhaare genau angepasst werden.

Sie ermöglichen schnelle Arbeitsgeschwindigkeiten mit sofortiger Korrektur von Spurabweichungen.

Die Funktionen des Weeder Pilot wie die Zentrierung am Feldende, der Spurführungsbalken und das Video-Feedback bleiben beim Einsatz der Tastbügel aktiv.

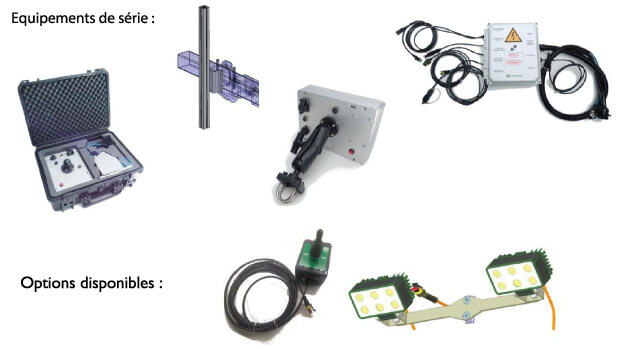

Verfügbare Ausstattungen :

• Hydraulisches Proportional-Wegeventil PWM mit Halterungen
• Hubsensor mit Halterung
• Aluminiummast mit Halterung vorne oder hinten für Kamera
• Wasserdichte Steuerkonsole, geliefert mit Halterung, zur Befestigung an der Hackmaschine.
• Koffer zum Schutz der Kamera und der Konsole
• Hochauflösende Kamera IP 67
• Eine 10-Zoll-Touchscreen-Steuerkonsole mit hoher Helligkeit und RAM-Kugelgelenkbefestigung.

Es stehen mehrere Optionen zur Verfügung:

• LEDS-Beleuchtungssatz
• Messtaster
• Handbediengerät
• Software-Freigabeschlüssel für Taster und Beleuchtung

Dieses Lenksystem ermöglicht das Hacken einer entwickelten Kultur (z. B. Mais mit 5-6 Blättern) mit Hilfe von zwei Sensoren, die sich an zwei Elementen der Hacke befinden.

Das Gerät ist mit einer automatischen Zentrierfunktion in der oberen Position ausgestattet (Ein/Aus-Sensor am 3-Punkt-Sensor, der mit der Befestigung geliefert wird), um die Hacke wieder am Traktor auszurichten. Es ist auch mit einer visuellen Anzeige ausgestattet, um die seitliche Position des Geräts zu erkennen (Sensor im Zylinder des 4PTH).

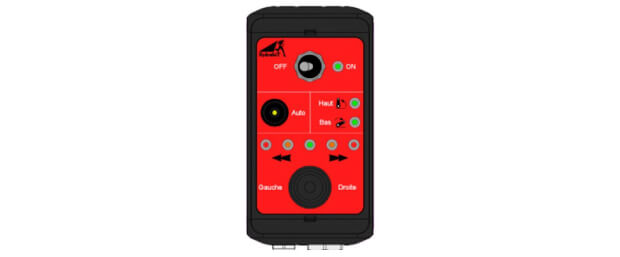

Es verfügt über eine Handsteuerung, die entweder als Backup für die Taster oder als Handsteuerung für eine erste Hacke ohne Taster verwendet werden kann.

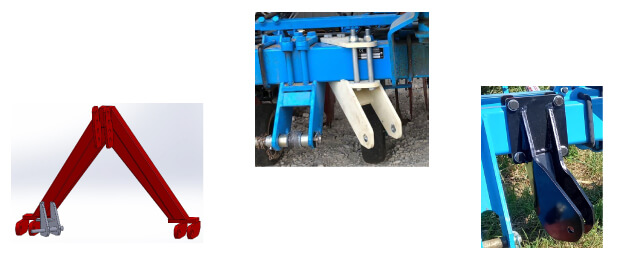

Die Werkzeugbefestigungen

Sämaschinen :

• Monosem
• Kverneland PP1450V

Hackmaschinen :

• Monosem : Multicrop, Supercrop & Maraichère.
• Carré
• Busa
• Schmotzer
• Stanhay Rowcle
• Kongskilde vibro crop

ACCORD-Dreieck: Damit Sie den 4PTH nicht demontieren müssen.

Die Traktorbefestigungen

• New Holland: T6, TM, T6000
• Case: Luxxum, Maxxum
• John Deere: 6R, 6M, 5000
• Fendt: 500, 700
• Renault Ceres
• Kubota M7
• Claas: ARION 400

* Nicht erschöpfende Listen
