Hydraulisches Testkraftwerk - CHESS
Es ist das ideale Werkzeug für Materialtests in der Werkstatt
Um den Arbeitskomfort und die Sicherheit in der Werkstatt zu verbessern, hat Hydrokit die Hydraulische Versuchszentrale entwickelt.
Sie wird von Fall zu Fall nach dem Lastenheft des Kunden definiert und soll den Einsatz eines Traktors ersetzen, der für die Tests in den Werkstätten bestimmt ist.
Die elektrisch betriebene Zentrale ermöglicht ein unabhängiges und sicheres Arbeiten, um sowohl hydraulische als auch elektrische Tests durchzuführen.

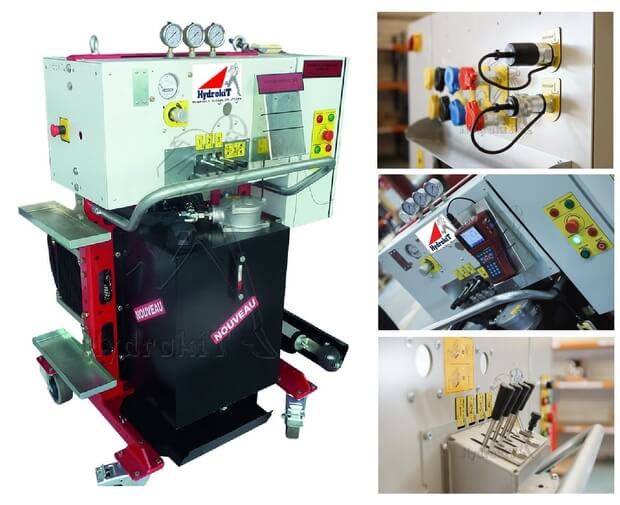

Vorteile

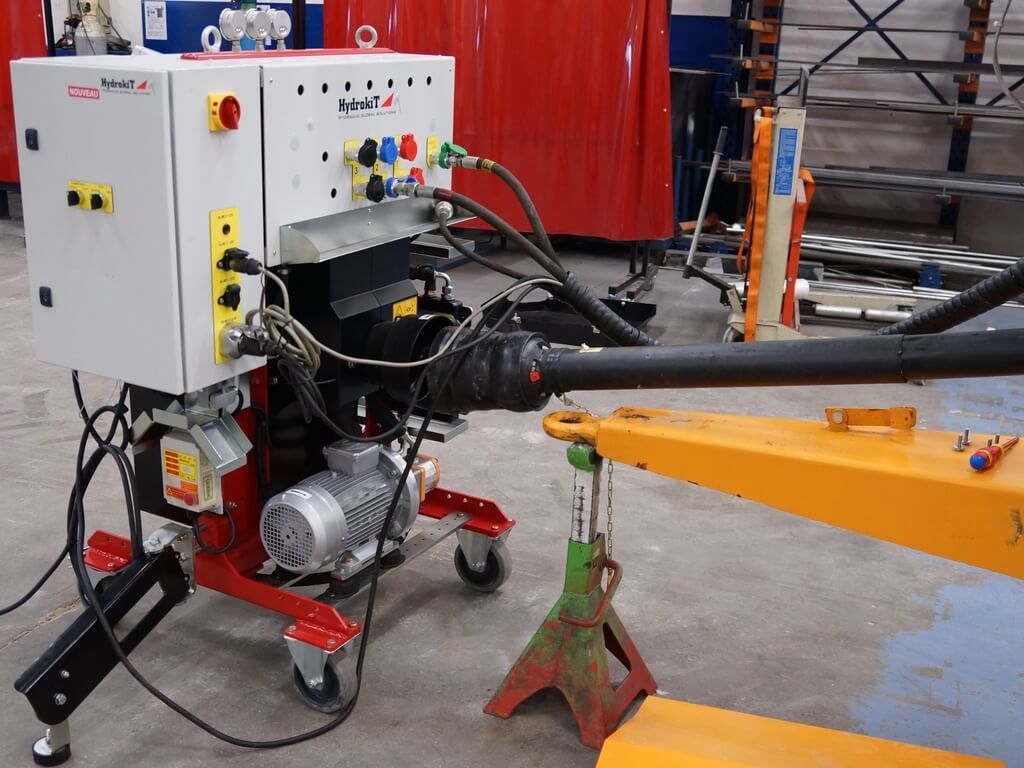

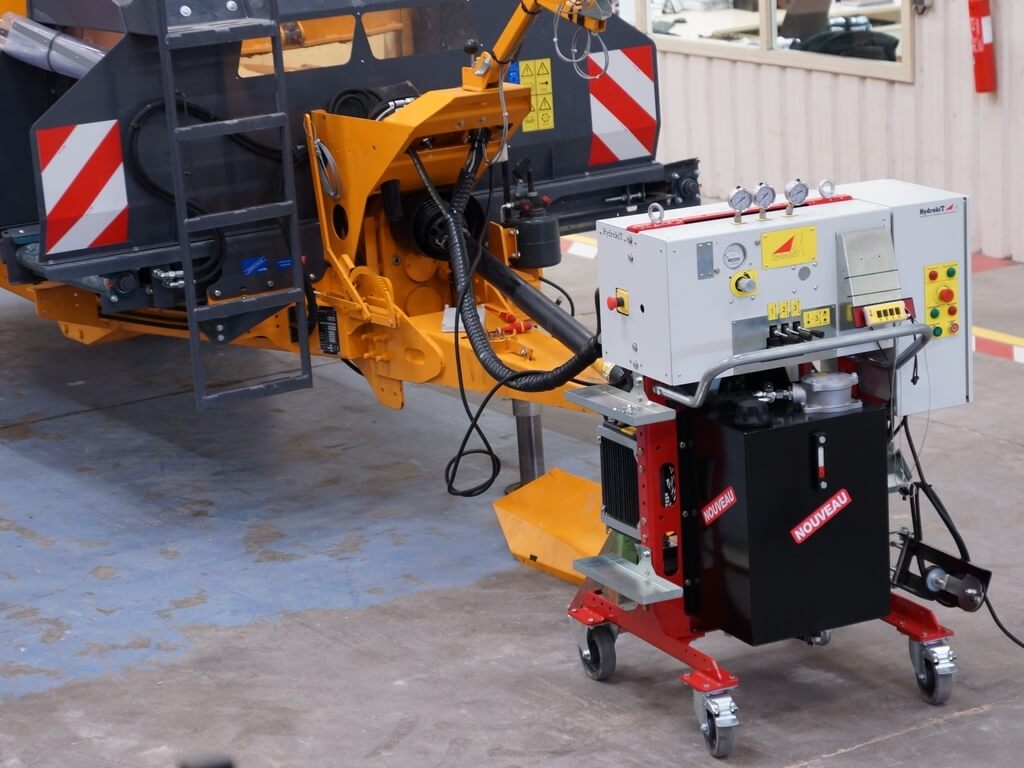

1 - Ersetzt den Traktor beim Testen von angehängten Geräten in der Werkstatt.
2 - Bediensicherheit, die ein Traktor nicht bietet (Not-Aus, Thermokontakte).
3 - Zapfwellensicherheit (Option): Beherrschung der Drehzahl von 0 bis x U/min + einklappbarer Stabilisator.
4 - Wird elektrisch betrieben (keine Abgase in der Werkstatt).
5 - Von Hand verschiebbar
6 - Einfaches Ablesen der Durchfluss- und Druckmessungen.
7 - Geringere Investition
8 - Weniger Energieverbrauch
9 - Weniger Wartungsaufwand
10 - Zeitersparnis (ermöglicht selbstständiges Arbeiten)

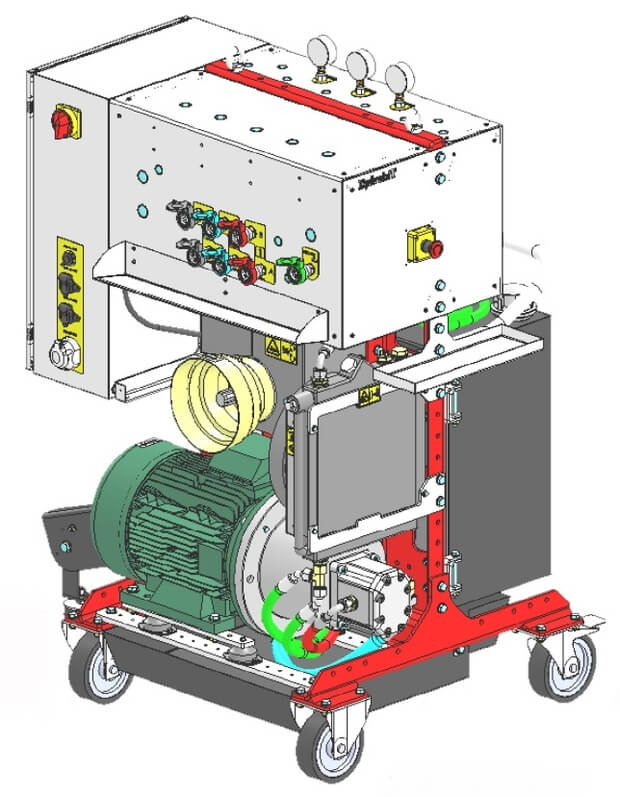

Merkmale
Hydraulik :
- Öldurchfluss: bis zu 45 L/min.
- Öldruck: bis zu 200 bar.
- Hydraulikpumpe: Zahnräder Gruppe 2-3 bis 33cm3/U.
- Durchflussregelung: 3-Wege-Einwegverstellung 0-50 L/min.

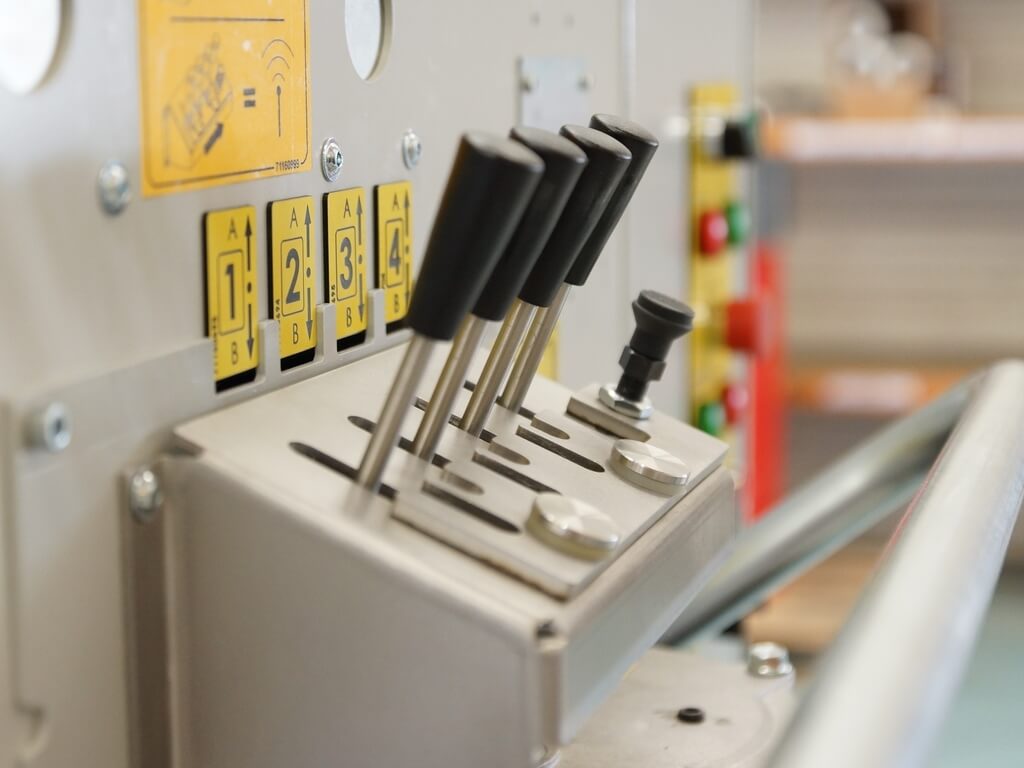

- Verteilung: 45 L/min manuell gesteuert mit bis zu 5 Funktionen.

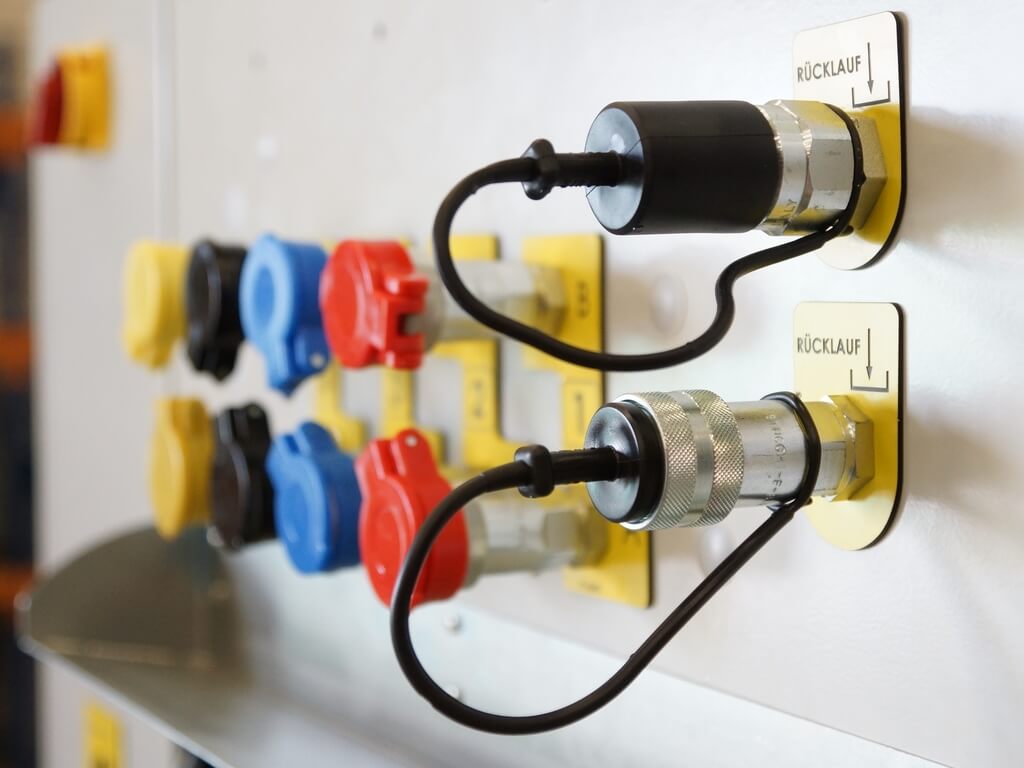

- Kupplungen: Push-Pull ISO-A mit Klappenverschlüssen.
- Manometer: 0-250 bar auf jeder Funktion.
- Tank: 80 oder 100 Liter
- Filterung: halb eingetauchter Rücklauffilter 25µm
- Maximale Öltemperatur: 80°C.

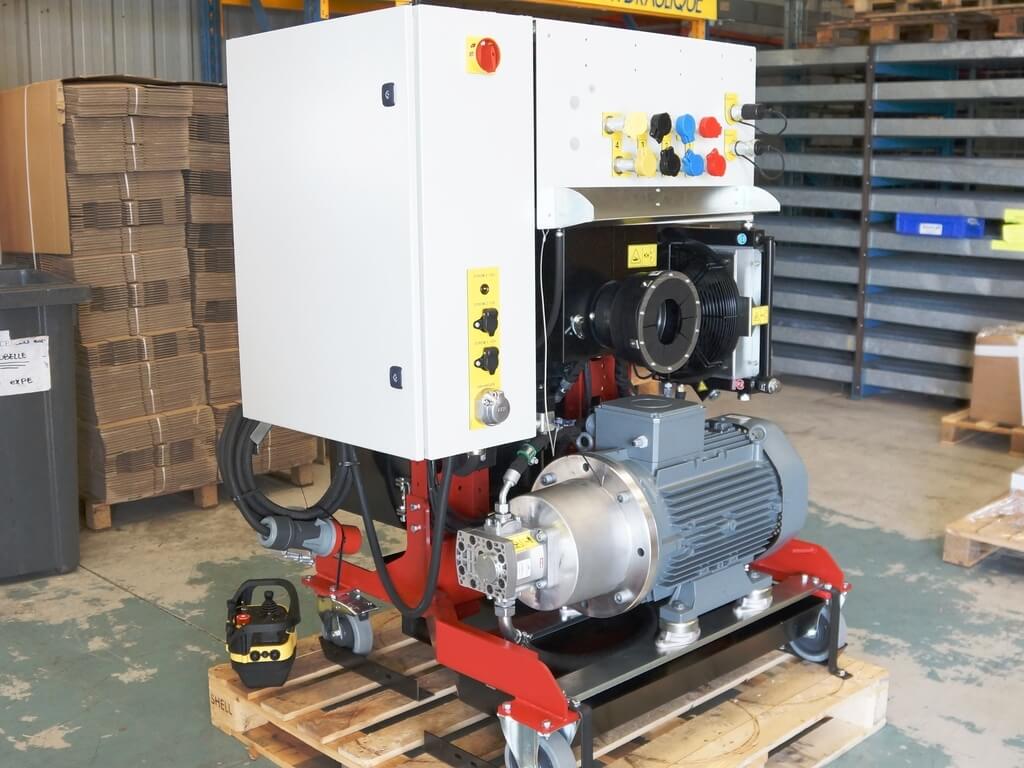

Elektrisch :
- Motortyp: Dreiphasige Asynchronmaschine.
- Motorleistung: 3-4-5.5-7.5-11-15 kW.
- Motordrehzahl: 1500 U/min.
- Stromstärke des Motors: von 6.2 bis 28.1 A (400V).
- Kompletter Schaltschrank (ARU, EIN/AUS-Steuerung, Steuerungen Testbeleuchtung).
- Hilfsstromversorgungen 12VDC - 10A (1 7-polige Anhängersteckdose, 2 3-polige Steckdosen, 1 2-polige Steckdose).
- Schutz vor hohen Temperaturen
- Automatische Phasenkorrektur
- Kontrollleuchten für Störungen
- Direkter oder sanfter Motorstart
Optionen:
-
Verteilung Typ PVG16/32, CETOP3 mit elektrischer Steuerung.
-
Pumpe mit variablem Hubraum
-
Funkgesteuerte Hydraulikfunktionen
-
Zapfwelle 1"3/8 6 Keilnuten + Drehzahlmesser
-
Ölkühler
-
Hydrauliktester (Info zu Durchfluss, Druck, Temperatur)
-
Betriebsstundenzähler

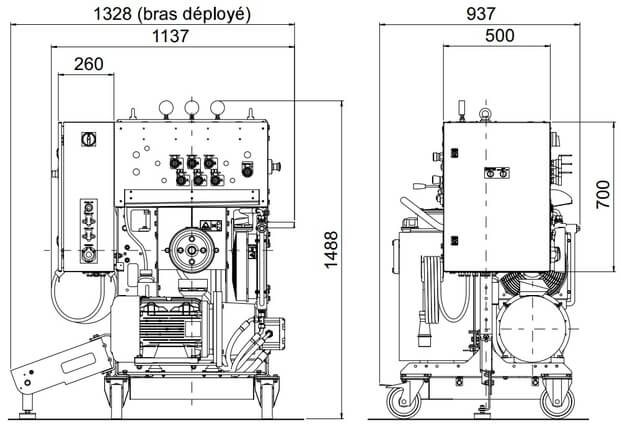

Allgemeine Abmessungen
- Maximale Breite: 1328 mm
- Länge max.: 937 mm
- Höhe: 1488 mm
- Gewicht ohne Öl: Je nach Ausstattung bis zu 500 kg.
- Gewicht mit Öl: + 60 kg bis + 80 kg je nach Tank.
- Ölvolumen Tank: 80L oder 100L.
- Abmessungen des Schranks: 500x700x260 mm
