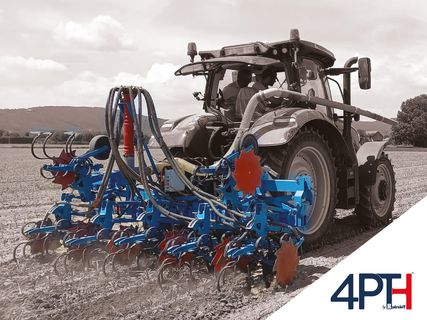

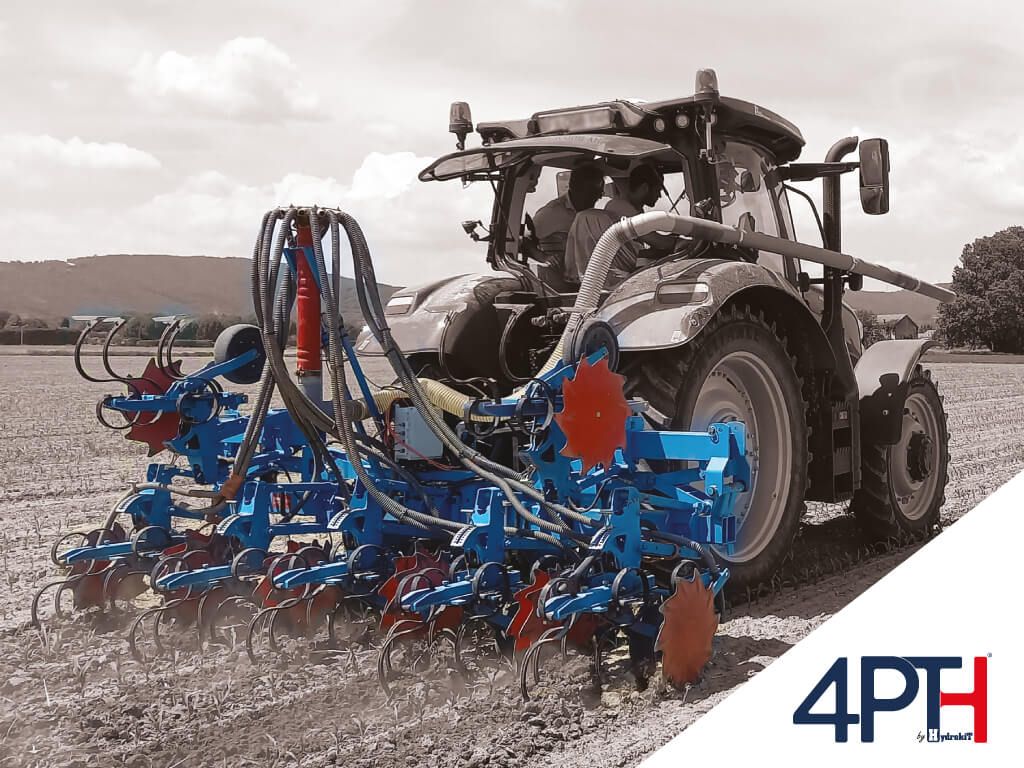

De cerca y en persona con el 4PTH y la cámara Weeder Pilot

Hydrokit mejora y aporta soluciones a los equipos agrícolas existentes. Estas sencillas soluciones proporcionan comodidad, rendimiento y seguridad.

La siembra de cultivos es muy variada, requiriendo siempre más precisión en las intervenciones mecanizadas desde la preparación del suelo hasta la cosecha. Hydrokit le ofrece un control manual, por GPS o a traves de una  cámara para guiar su enganche.

El desplazamiento de izquierda a derecha se consigue moviendo los elevadores del tractor. Esto se consigue retirando los estabilizadores existentes y sustituyéndolos por un enganche de 4 puntos .Este último se fija entre la trompeta del eje y el implemento.

El enganche hidráulico de 4 puntos en tractores está patentado por Hydrokit.

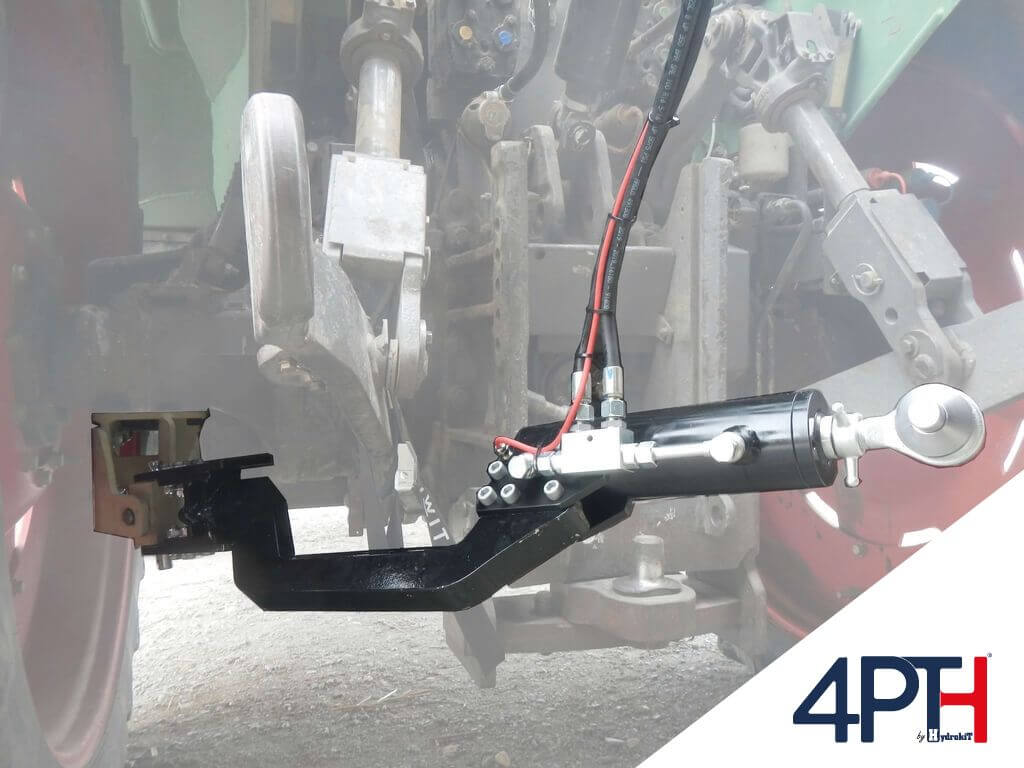

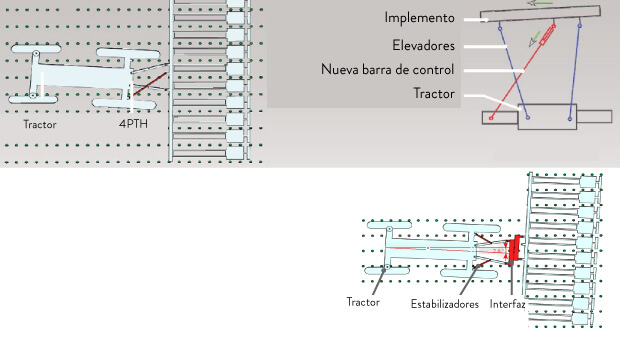

El principio se basa en un desplazamiento lateral del enganche del 3er punto del tractor. El kit incluye un soporte que se instala en la trompeta del eje trasero del tractor y otro en el implemento. Una barra con un cilindro (llamado 4º punto) conecta los dos soportes entre sí. Al accionar el cilindro, el conjunto desplaza el implemento hacia la derecha o la izquierda.

Antes : Caso de uso en un peralte con una interfaz clásica.

Después: Utilización de la 4PTH en los peraltes con el efecto parabólico del enganche, el implemento permanece paralela al cultivo.

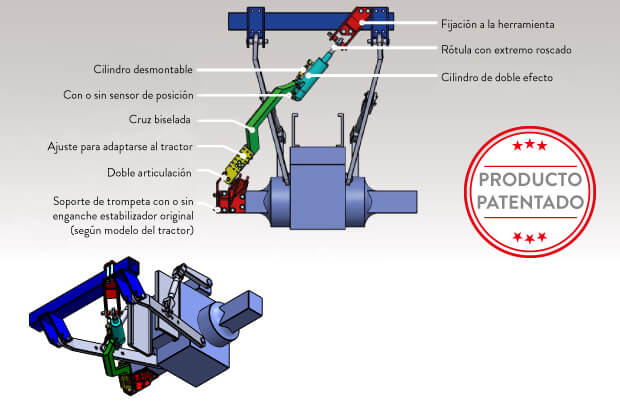

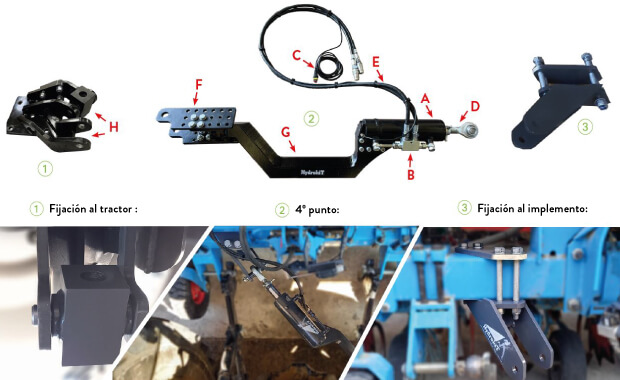

Incluido en cada punto 4 :

• Cilindro de doble efecto (A)
• Válvula de doble pilotaje (B)
• Con o sin sensor de posición con salida de 0,5 - 4,5 voltios (C)
• Montaje giratorio ajustable en longitud con contratuercas (D)
• Tubo flexible con acoplamiento iso A 1/2 (E)
• Placa de ajuste en el lado de la trompeta (F)
• Culata biselada superior e inferior, para ahorrar espacio en el cultivo y en el brazo de enganche (G)
• Soporte para 4PTH o estabilizador original según configuración (H)

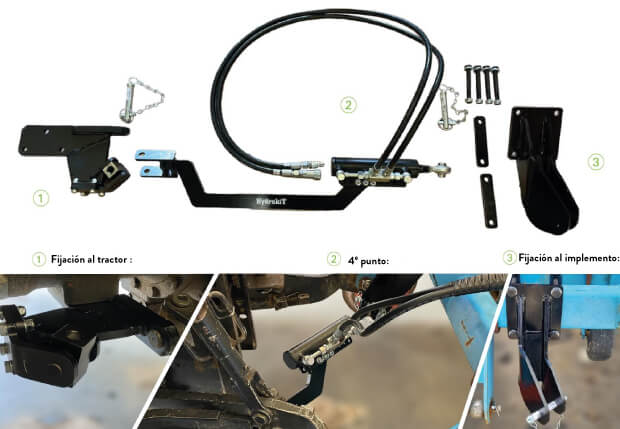

Incluido en el kit del 4º punto:

• Soporte + cilindro de doble efecto
• Válvula antirretorno doble pilotado
• Con o sin sensor de posición, señal 0,5 - 4,5 voltios
• Soporte para 4PTH o estabilizador original según configuración
• Distribuidor para guiado por cámara o GPS de doble antena
• Variante mando manual por volante
• Soporte atornillable

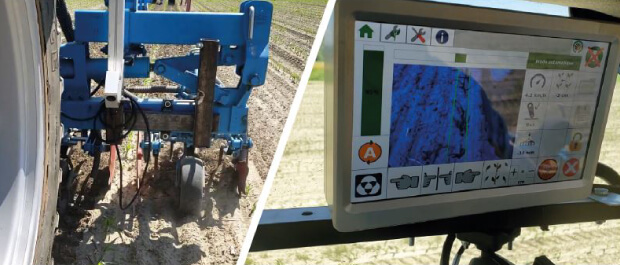

Varias soluciones de guiado disponibles:

• Cámara Weeder Pilot
• Doble sensor
• Manual
• Doble antena, GPS

* Consulte a su distribuidor habitual

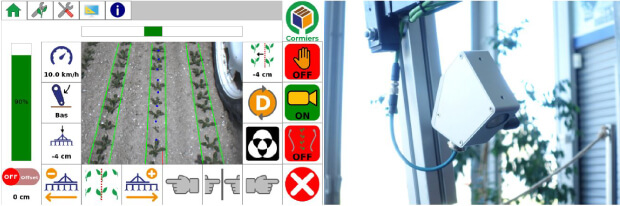

La cámara Weeder Pilot guía la desbrozadora con precisión gracias al análisis de todo el espectro de colores. Con Weeder Pilot, un conductor novato puede manejar el tractor / cultivador porque la operación se hace más fácil.

Gracias a nuestra tecnología de análisis de imágenes, el Weeder Pilot distingue el cultivo del suelo. Los colores discriminados del cultivo van desde el púrpura o el rojo, incorporando todos los tonos intermedios de azul, verde y amarillo. Así, Weeder Pilot puede distinguir el cultivo de una densa mancha de malas hierbas cuando el verde de la mancha de malas hierbas es distinto del del cultivo. Una gran pantalla de fácil lectura permite al usuario acceder a todos los indicadores de funcionamiento mientras observa el cultivo.

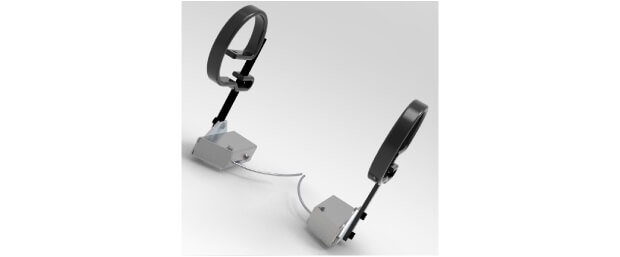

Los sensores en combinación con el Weeder Pilot guíanel cultivador con precisión mediante sensores de alta sensibilidad.

Son adecuados para cultivos con tallos rígidos, como el maíz, el girasol y el sorgo, siempre que el tallo sea suficientemente resistente a los sensores. Así, el maíz se puede azadonar desde la fase de 6 hojas.

El ajuste de la precarga del muelle permite ajustar la sensibilidad de los sensores.

Permiten velocidades de trabajo rápidas con corrección inmediata de las desviaciones de la trayectoria.

Las funciones de Weeder Pilot, como el centrado al final de la pasada, la barra de guía y el video, permanecen activas con el uso de los sensores.

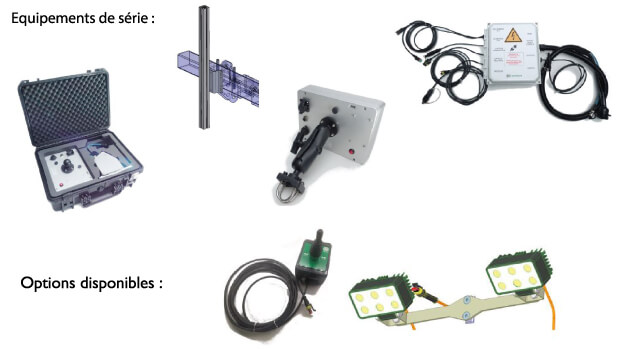

Equipamiento disponible:

• Distribuidor hidráulico proporcional PWM con soportes
• Sensor de elevación con soporte
• Mástil de aluminio con soporte delantero o trasero para cámara
• Caja de control estanca, suministrada con soporte, para montaje en la desbrozadora
• Caja de protección para la cámara y la consola
• Cámara de alta definición IP 67
• Consola de control táctil de 10 pulgadas, de alta luminosidad, con montaje de rótula RAM

Varias opciones disponibles:

• Kit de iluminación LED
• Sondas
• Caja de control manual
• Llave de desbloqueo del software para sondas y luces

Este sistema de guiado permite azadonar un cultivo desarrollado (por ejemplo, maíz de 5-6 hojas) mediante 2 sensores situados en 2 elementos de la azada.

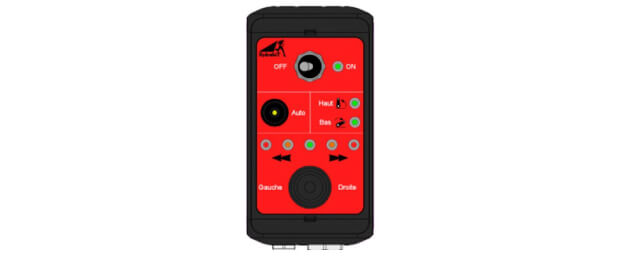

Esta caja está equipada con una función de recentrado automático en posición alta (sensor On/Off en los 3pts suministrados con el implemento) para realinear la azada con el tractor. También está equipada con un indicador visual para mostrar la posición lateral de la herramienta (sensor integrado en el cilindro 4PTH).

Dispone de un mando manual que puede utilizarse como reserva de los sensores o como mando manual para la primera azada sin sensores.

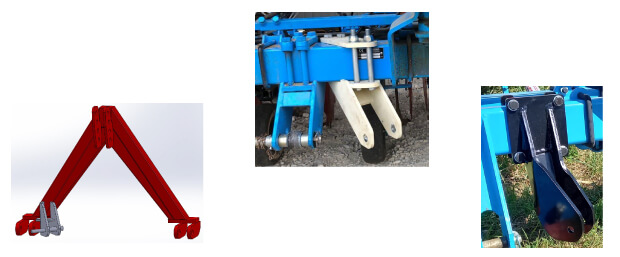

Sujetadores de herramientas

Sembradoras :

• Monosem
• Kverneland PP1450V

Escardadoras :

• Monosem : Multicultivo, Supercultivo y Maraichère
• Carré
• Busa
• Schmotzer
• Stanhay Rowcle
• Kongskilde vibro crop

Triángulo ACCORD: para evitar desmontar el 4PTH

Implementos para tractores

• New Holland: T6, TM, T6000
• Case: Luxxum, Maxxum
• John Deere: 6R, 6M, 5000
• Fendt: 500, 700
• Renault Ceres
• Kubota M7
• Claas : ARION 400

* Lista no exhaustiva
