Elektro-hydraulische Verriegelung für Schnellwechselventil und -Kupplung
Um eine hydraulische Kupplung von der Kabine aus zu versorgen und zu steuern
-
Hydraulischer Steuerblock mit CE-Zulassung
-
Steuergerät gemäß der Norm für die Steuerung von Anbaugeräten.
-
Integriert die Funktion der Löffel-Druckkontrolle.
-
1 einziges 12/24-VDC-Gehäuse für alle Anbaugeräte (einfach/doppeltwirkend - mit/ohne Druckschalter).
Das Set beinhaltet:
-
Universal CE Kabinensteuergerät
-
12-24 Volt Kabelbaum
-
Eingestellter Hydraulikblock mit Druckanschluss
-
Anschlüsse: Druck- und Rücklaufanschluss nach Marke, Schläuche nach Maschinentonnage und Löffelstielendhalterungen.
-
Visuelle und akustische Selbstdiagnose
Fordern Sie auch unsere maschinenspezifischen Kits mit Halterungen und Anleitungen an.
Funktionsweise und Merkmale
-

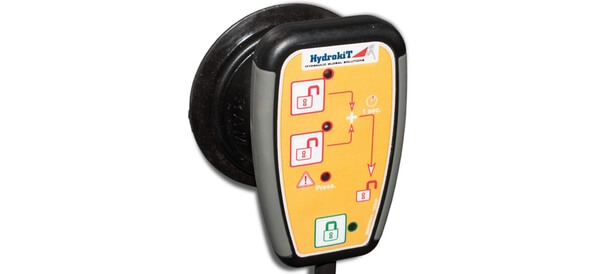

Um eine Ausrüstung zu lösen: Drücken Sie die 2 roten Knöpfe. Die 2 roten Lämpchen leuchten auf und ein Summer ertönt: Die Kupplung ist entriegelt.
-
Um eine Ausrüstung anzuhängen: Drücken Sie den grünen Knopf. Die grüne LED leuchtet auf und der Summer verstummt: Die Klammer ist verriegelt.
Technische Merkmale
-
Noch kompakteres Gehäuse, das mit seiner Halterung geliefert wird.
-
Sichere Steuerung durch logischen Druck, ergonomisch, mit visueller und akustischer Kontrolle.
-
Kabelbaum mit DEUTSCH-Steckern: 4 Varianten nach Blockschema
-
Flexibles Kit je nach Tonnage, einfachwirkender oder doppeltwirkender Zylinder
-
Hydraulikblock nach Art der Kupplung
