Accumulateurs

Qu’est-ce qu’un accumulateur hydraulique ?

Un accumulateur hydraulique ou hydropneumatique est un dispositif utilisé dans les systèmes hydrauliques pour stocker de l'énergie sous forme de pression. Il absorbe une partie de l’énergie hydraulique pour la restituer dans le circuit lorsque le système en a besoin. Un accumulateur peut se nommer boule d'azote.

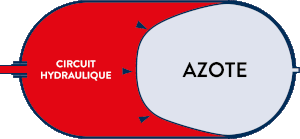

L'accumulateur hydropneumatique est composé de deux parties, une partie avec du gaz sous pression (azote) et une autre avec un fluide hydraulique. Les deux parties de l’accumulateur sont séparées de différentes manières selon les accumulateurs : vessie, pistons ou membrane. La mise sous pression du circuit hydraulique va comprimer le piston, la membrane ou la vessie par la différence de pression entre le circuit hydraulique et la pression d’azote.

Lorsque le circuit hydraulique subit une baisse de pression, le fluide hydraulique est expulsé de l'accumulateur par l’expansion du gaz qui déplace le piston, la membrane ou la vessie vers la chambre de fluide et libère l'énergie stockée sous forme de pression. Cette libération d'énergie compense les baisses de pression du circuit hydraulique.

Les accumulateurs sont principalement utilisés pour :

Stockage d'énergie : L'accumulateur hydraulique stocke de l'énergie hydraulique sous forme de pression, ce qui permet de libérer rapidement de l'énergie lorsqu'elle est nécessaire dans le circuit hydraulique.

Amélioration de la réponse du système : L'accumulateur hydraulique permet de fournir rapidement de l'énergie supplémentaire au système hydraulique, améliorant ainsi la réponse et la performance du système.

Compensation de la variation de débit : L'accumulateur hydraulique peut compenser les variations de débit dans le système, ce qui permet de maintenir la pression constante dans le circuit hydraulique.

Réduction des pics de pression : L'accumulateur hydraulique peut absorber les pics de pression qui peuvent survenir dans le système, réduisant ainsi le risque de dommages aux composants du système.

Augmentation de la durée de vie du système : L'accumulateur hydraulique peut prolonger la durée de vie du système en réduisant les contraintes sur les composants du système et en améliorant la fiabilité et la performance globale.

Quels sont les différents types d’accumulateur ?

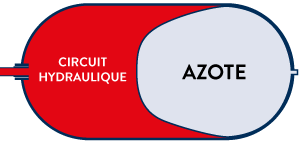

Accumulateurs à vessie

Ils sont composés d’une sphère et d’une vessie remplie d’azote. Le circuit hydraulique est connecté à l’accumulateur avec un raccord afin de faire communiquer l’intérieur de l’accumulateur avec le circuit hydraulique. La pression du circuit est absorbée par la compression du gaz dans la vessie et elle est restituée lorsque le circuit subira une baisse de pression. Quand la pression baisse, l’azote se retrouve comprimé à une pression supérieure au circuit hydraulique ce qui va regonfler la vessie par expansion du gaz et repousser l’huile vers l’extérieur de l’accumulateur.

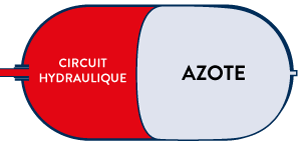

Accumulateurs à membranes

Ils sont composés d’une sphère et d’une membrane avec une chambre remplie d’azote. Le circuit hydraulique est connecté à l’accumulateur avec un raccord afin de faire communiquer l’intérieur de l’accumulateur avec le circuit hydraulique. La surpression du circuit sera absorbée par la compression du gaz dans la chambre avec le gaz et sera restituée lorsque le circuit subira une baisse de pression. Quand la pression baisse, l’azote se retrouve comprimé à une pression supérieure au circuit hydraulique ce qui va regonfler et repousser la membrane par expansion du gaz et repousser l’huile vers l’extérieur de l’accumulateur.

Accumulateurs à pistons

Ils sont composés d’une sphère et d’un piston avec une chambre remplie d’azote. Le circuit hydraulique est connecté à l’accumulateur avec un raccord afin de faire communiquer l’intérieur de l’accumulateur avec le circuit hydraulique. La surpression du circuit sera absorbée par la compression du gaz dans la chambre et sera restituée lorsque le circuit subira une baisse de pression. Quand la pression baisse, l’azote se retrouve comprimé à une pression supérieure au circuit hydraulique ce qui va repousser le piston par expansion du gaz et repousser l’huile vers l’extérieur de l’accumulateur.

Quels sont les différents types de fixation ?

Selon les montages, les accumulateurs doivent être fixés pour résister dans son environnement de travail. Pour les installations fixe, il n’est pas nécessaire de fixer l’accumulateur, le raccord hydraulique maintient l’accumulateur si ce dernier n’est pas trop volumineux. Selon les installations, des colliers de fixation ou des chaises pour accumulateur peuvent servir à maintenir l’accumulateur et le protéger contre les vibrations ou le poids de ce dernier.

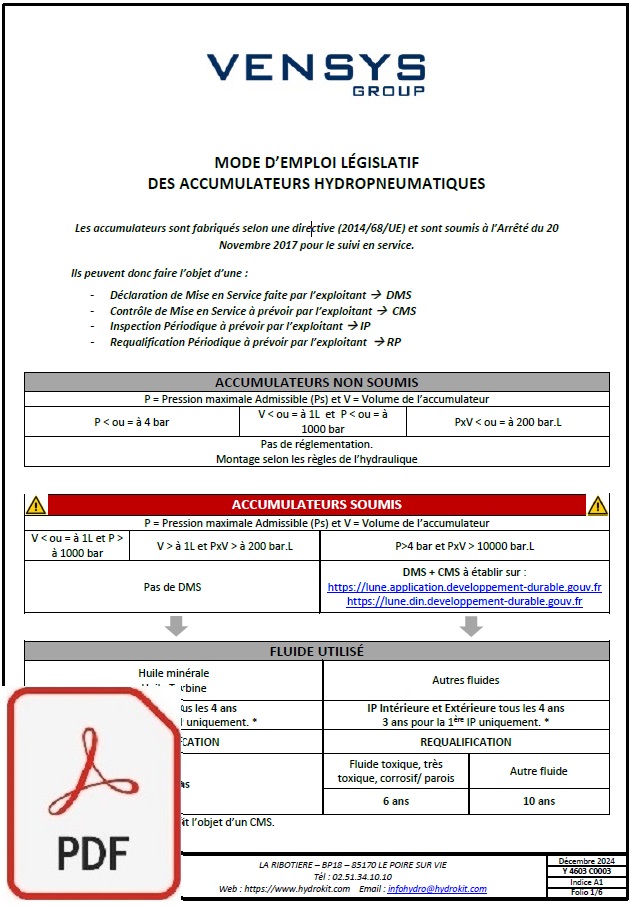

Comment contrôler/entretenir un accumulateur hydraulique ?

Pour assurer le contrôle où l’entretient de l’accumulateur, il faut isoler ce dernier du circuit hydraulique. Assurez-vous qu’il ne reste aucune pression dans le circuit avant le démontage. Pour plus de sécurité, vous pouvez démonter l’accumulateur avec un chiffon autour du raccord pour éviter tout jet d’huile.

Le contrôle de l’accumulateur se fait par l’utilisation d’un outil vérificateur/gonfleur. Cet outil se fixe sur la valve de gonflage pour accéder au gaz qui se trouve dans l’accumulateur. Le vérificateur se visse sur la valve de gonflage et permet d’ouvrir cette dernière. Un manomètre indique la pression d’azote présente dans l’accumulateur.

Si la pression indiquée par le manomètre est identique à celle souhaitée, vous pouvez resserrer la valve de gonflage et enlever l’outil.

Si la pression indiquée par le manomètre est supérieure à celle souhaitée, vous pouvez décompresser l’accumulateur en laissant sortir l’azote par la vis de purge de l’outil.

Si la pression indiquée par le manomètre est inférieure à celle souhaitée, vous allez devoir compléter la pression avec un apport d’azote. Cette opération nécessite d’avoir une bouteille d’azote avec un détendeur pour augmenter la pression dans l’accumulateur.
