Le Débit

Le débit est une quantité de liquide fournie par une source quelconque dans l'unité de temps. Il s'exprime en litres par minute (l/mn).

  • Influence du débit sur la vitesse

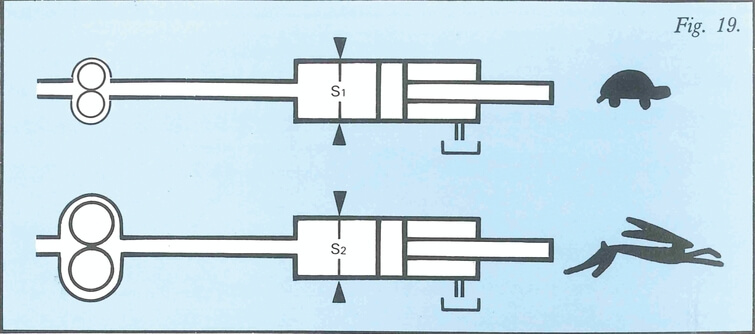

Soient deux vérins de sections identiques alimentés chacun par une pompe. Le deuxième vérin ayant une pompe au débit plus important, la vitesse du piston est plus rapide (Fig. 19).

Schéma Influence du débit sur la vitesse
S1 = S2

Débit 1 < Débit 2


  • La vitesse dépend de la section du cylindre

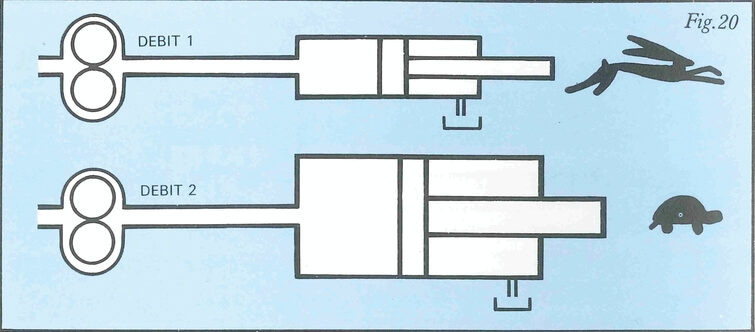

Soient deux vérins alimentés chacun par une pompe de même débit. Le deuxième vérin ayant une section plus importante, la vitesse du piston est plus lente (Fig. 20).

Schéma Vitesse enfonction de la section du cylindre

Débit 1 = Débit 2

S1 < S2


Application

1er exemple : (Fig. 21)

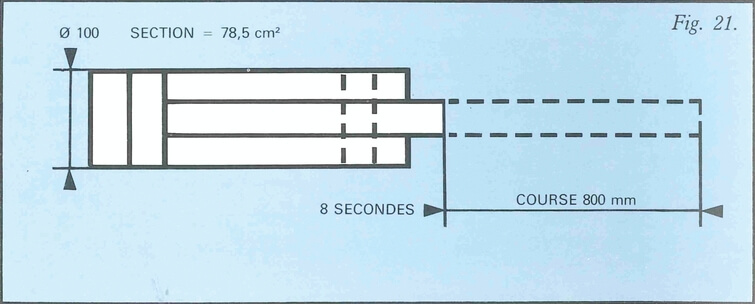

Exemple d'application du débit d'alimentation du vérin hydraulique

Quel sera le débit d'alimentation du vérin ?

Diamètre 100 = section 78,5 cm²
Course 800 mm en 8 secondes.

Volume du vérin (cm3) = Section (cm²) x course (cm) = 78,5 x 80 = 6 280 cm3

Nous avons donc 6280 cm3 en 8 secondes soit 785 cm3/seconde
d'où un débit de 785 x 60 = 47 100 cm3/minute = 47,1 litres/minute

On peut appliquer directement la formule suivante :

Débit (litres/minutes) = Section (cm²) x vitesse (m/s) x 6


2ème exemple :

Quelle sera la vitesse du vérin et le temps de déplacement ?

Vérin simple effet diamètre 40 = section 12,56 cm²
Course 600 mm
Débit d'huile du tracteur : 20 litres/minute

Vitesse du vérin = Débit (l/min) / (Section (cm²) x 6)
20 / (12,56 x 6)= 0,26 m/s

Temps de déplacement = Course (mm) / Vitesse (m/s)
0,600 / 0,26 = 2,3 secondes

Débit

La pompe hydraulique fournit un débit et la résistance engendre la pression
