Plaque d'entrée CO - 250L/min + electro coupure HP 12Vdc
> 11 sections - P&T G1' - T0 (drain) G1/4
- section PVG100 - 1 x 100L/min - balance - LSA+LSB + AC230bar - prop PVEA
Interface PVTi + AC230bar
- section PVG32 - 2 x 65L/min - balance - LSA+LSB + AC230bar - prop PVEA
- section PVG32 - 1 x 10L/min - balance - LSA+LSB - prop PVEA
- section PVG32 - 7 x 10L/min - ON/OFF PVEO
+ commande manuelle

- Arbre PTO 6 cannelures 1''3/8
- vitesse max en continue : 625Tr/min (125L/min)
- chute de pression max : 200bar
- couple maxi continue : 590Nm
- couple mini au démarrage: 430Nm
- puissance max en continue : 33.5Kw

Moteur Poclain MSE02-2-123-R02-1120-YJ00
Code Poclain : A24340G

Sélecteurs 6 voies = 1 fonction supplémentaire
-Orifices G3/8 - Drain G1/4
-Débit maxi : 50L/min
-Pression maxi : 315bar avec drain - 210bar drain bouché
-Bobine 12Vdc
-Acier zingué blanc

+ Poignée de commande cablé
- câble d'alimentation 2m avec fusible
- câble de commande 6m
- poignée avec taraudage M10x1.5

2 voies 1/2" - G1/2" FAP-Z - 330bar -
débit maxi 90L/min
connectable sous pression
possibilité de connecter des coupleurs standard ISO16028 sur le multicoupleur fixe

Ref stucchi 870008019

Ensemble boîtier/afficheur régulation DPAE d'épandeur avec gestion de dosage en tonnes/hectare.
Version gestion vitesse tapis + ouverture porte.

Boîtier de commande Hydroscreen avec ventouse orientable.
- Écran couleur compact, 11 touches sensitives, molette de réglage sans butée (réglages et
sélection menus).
- port USB (récupération possible des informations de chantiers sur clé USB).
- Paramétrage à différents niveaux d'accès pour constructeur et utilisateur.
- Communication afficheur et calculateur par BUS CAN.

Kit Complet avec faisceau d'alimentation et commande l'electrovanne 12V : (compatible DR65)
- tapis avant / arrière + PWM régulation vitesse
- porte montée / descente
- prédisposé pour capteur d'avancement au choix (radar/capteur induction)
- prédisposé pour capteur de vitesse tapis au choix (capteur induction sur moteur)

Permet une régulation de vitesse d'un tapis d'épandeur proportionnel à la vitesse d'avancement du tracteur.

Simple effet.
Diamètre de tige : 25 mm.
Diamètre de fût : 42 mm.
Course : 300 mm.
Entraxe fermé : 390 mm.

Ensemble 3:1 pour huile à montage sur fût
comprend :
- poignée de distribution à préselection
> s'arrete automatique une fois que le volume préreglé est distribué
> Raccord tournant 1/2
> Rallonge rigide + buse automatique anti débordement
> Protection gaine et gâchette noir
> 0.4 à 19 L/min
- pompe à huile 3:1
- un tube d'aspiration
- un ensemble de flexibles, raccords et regulateur
- Chariot porte fut 180Kg (roue monté sur roulement)
- Enrouleur automatique 11m
>> garantie 5 ans (2 ans pour l'éléctronique)
également compatible avec le liquide de refroidissement

Ref Graco 24H769

2 vitesses
85/170 gr/min - 689 bar maxi
afficheur LCD ( niveau de charge - débit de graisse)
flexible 910 mm
temps de charge 90Min
autonomie de 7-8 cartouches (non compatible cartouches à visser
poids de la pompe sans cartouche : 3.04Kg

Comprend :
- une pompe à graisse
-1 batterie LITHIUM LI-ON 1500 mAh
- un chargeur secteur 220V
- un coffret

ref Lincoln : 1882-E - SKF TLGB 20

- Pompe à engrenage Silencieuse - 15L/min - 110Bar
- 3 fonctions simple/double effet
- Régulation de débit avec débimetre
- Manomètre
- Reservoir 80L avec filtration et niveau
- Bac de récupération
- Prise de force hydraulique
- Prise controle feux de remorque + radio commande pour pilotatge à distance
- Prise Alimentation 12V 3 plot
- Echangeur d'huile

Centrale Hydraulique autonome Hélitreuillable / Gerbable

- Débit de 60 L/min à 60 bar - 55L/mn à 150bar - 26L/mn à 180 bar
- Moteur Thermique diesel 22KW - 4 cylindres - refroidissement liquide
- Un distributeur double effet avec crantage + retour direct réservoir
- Pompe à engrenage HPI
- Réservoir d'huile 150 Litres avec filtration retour
- Refroidisseur d'huile avec inversion de sens automatique
- Réservoir Gasoil 70 Litres avec niveau
- Sécurité manque d'huille hydraulique, température en options

Pupitre de commande
- Tableau moteur
- Coupe Batterie
- Niveau de carburant
- Commande distributeur
- Coupleur hydraulique
- Remplissage de carburant
- Accélérateur moteur
- Arrêt d'urgence

Passage de fourche anti basculement
Anneau de levage
Ancrage bas
Capotage bi couleur
Fond fermé
3 portes avec verrou
Trappe de visite remplissage huile hydraulique et changement de filtre retour.

Poids 770 Kg (sans carburant)
Hauteur : 1.23m (avec anneaux)
Largeur :0.9 m
Longueur : 1.8m

Certifié CE

Pour vidange moteur par aspiration - Transfère de fluide
AVEC POMPE PNEUMATIQUE à membranes
- pression du liquide maxi en sortie : 7 bars
- pression d'air d'alimentation maxi : 7 bar - mini 1.4 bar
- hauteur d'amorcage maxi : 2.5 à 3 metres
- taille maxi des particules : 1.5mm
- T° maxi liquide : 82°C
- Débit maximum liquide : 18 litres/minute
- Tuyau d'aspiration transparent 2 mètres
- Tuyau de refoulement transparent 2 mètres avec canule
+ 4 cannes d'aspiration (flexibles et rigides)
1 canne rigide Ø 5 longueur 630 mm
1 canne rigide Ø 8 longueur 630 mm
1 canne semi rigide Ø 6 longueur 790 mm (rayon de courbure 75 mm)
1 canne semi rigide Ø 8 longueur 790 mm (rayon de courbure 120 mm)
1 embout avec tube Ø 5.6 longueur 10 mm

Avec valise HYDROCLIPS dimension 442 x 357 x 151mm

A LEVIER TARAUDE 1/8" BSP

vanne 2 voies Normalement ouverte, retour par ressort
implantation DIN 12L M18x150
Pression Maxi 350Bar

MANUELLE
max 350bar
Jusqu'a 4 lignes
Implantation Male DIN 6L

Commande d'un vérin électrique avec interrupteur 3 positions MOM/OFF/MOM
Sorties relayées - 24VDC
Cable d'alimentation 3 métres avec fusible 30A
Cable de commande vérin 5 métres

Cette valise électrique comprend :
- 7 fusibles réarmable ATO mini 5,7,10,15,20,25 et 30 Ampères
- 7 fusibles réarmable ATO 5,8,10,15,20,25 et 30 Ampères

Valise Hydroclips type L contient :
1 centrale électrique 12 V 300 W livrée avec boîtier de commande,
câble d'alimentation avec pinces, flexible de 2,5 m et coupleur
face plane ISO 16028 1/4 - Débit max 0,7 litre/min - Pression
maximum 240 bar - Réservoir 0,7 l.
- Centrale électrique 12Volt 300W
débit maxi 0.7L/min - pression maxi 240bar - réservoir 0.7L

Notamment adaptée pour les presses à sertir
(livrée avec en plus un coupleur mâle 1/4 + un bidon 1L huile ISO VG22)

code L30-42-M-FT-180-S1-C-H

avec valve d'équilibrage flasqué
Couple d'entraînement à 210 bar : 4700 Nm
Couple de maintien à 210 bar : 12000 Nm
volume d'huile pour 180° : 1180 cm3

Capacité de moment maximal :
-moment en porte-à-faux :11900 Nm

Capacité de charge maximale :
-charge radiale maxi : 3600 Kg
-charge axiale (poussée) maxi : 2700 kg

poids : 74Kg

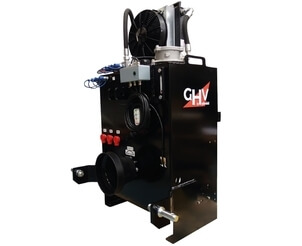

- Moteur triphasé 22Kw - démarrage progressif
- Pompe à engrenage - 54L/min - 190Bar
- distributeur Danfoss PVG16 - 4 fonctions simple/double effet/Float à commande manuel
- Radiocommande proportionnel complète
- Coupleurs à clapet Push-pull ISO-A à connexion sous pression sur Fonctions 1 à 4
- Retours libres: 3 tailles 3/4", 1/2" 1/4" à clapet Push-pull ISO-A
- Manomètre 0-250 bar sur sortie A de chaque fonction
- Reservoir 100L avec filtration et niveau
- Bac de récupération
- Prise de force hydraulique 275tr/min - 420Nm
- Prise controle feux de remorque + radio commande pour pilotatge à distance
- Prise Alimentation 12V 3 plot
- Echangeur d'huile 110L/min
