Les Rendements

Rm : Rendement mécanique : Frottements.
Rv : Rendement volumétrique : Fuites

Les Rendements

Quel est le rendement mécanique (Rm) d'un vérin de 10 cm² de section et travaillant à 100 bar ?

La force réelle lu au dynamomètre est de 980 bar.

Force théorique = 100 bars x 10 cm² = 1000 daN.

Rendement mécanique = Force réelle / Force théorique = 100 / 980 = 0,98 soit 98%

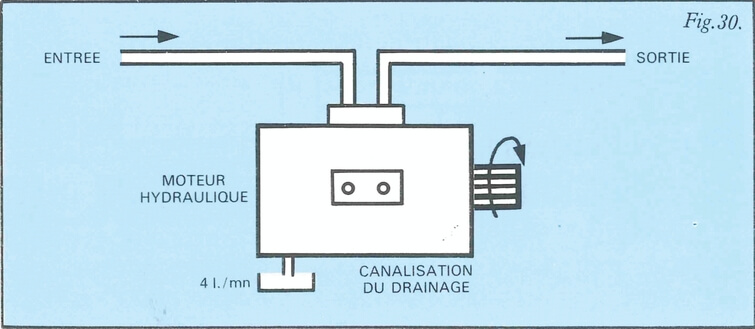

Quel est le rendement volumétrique (Rv) du moteur ? (Fig. 30)

Rendement volumétrique du moteur

Considérons l'installation suivante :
- Débit d'alimentation du moteur : 100 l/min
- Pression de travail : 100 bars
- Fuite au drain de 4 litres en 1 minute

Si les fuites sont de 4 l/min pour un débit de 100 l/min, cela représente 4% de perte.

Rendement global (Rg) = rendement volumétrique (Rv) x rendement mécanique (Rm)

(Fig. 28-29)

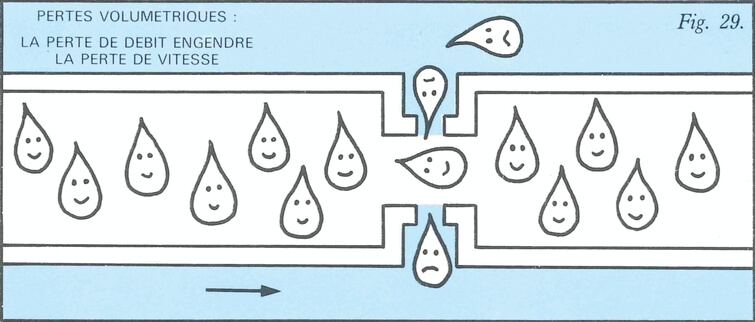

Pertes mécaniques : La perte de pression engendre la perte mécanique Pertes volumétriques : La perte de débit engendre la perte de vitesse

Rg = Rv x Rm

Rg = 0,96 x 0,98 = 0,94

Tous les appareils hydrauliques, ayant des pièces en mouvement, ont des rendements spécifiques.

Il faut en tenir compte lorsqu'on détermine les caractéristiques d'un appareil hydraulique ou d'une installation.
