La Force


  • Quelle est la force développée par un vérin double effet ?
    Exemple : (Fig. 16)
Schéma de la force développée d'un vérin double effet

Diamètre intérieur du cylindre : 100 mm
Diamètre extérieur du cylindre : 50 mm

  • Force de sortie avec une pression de 180 bars : (Fig. 17)
Schéma force de sortie vérin double effet

(S : Section - R : Rayon - F : Force)

S = Pi x R²
S = 3,14 x 5²
S = 78,5 cm²

F = Pression (bars) x Section (cm²)
F = 180 x 78,5 = 14 130 daN

Force de sortie = 14 130 daN

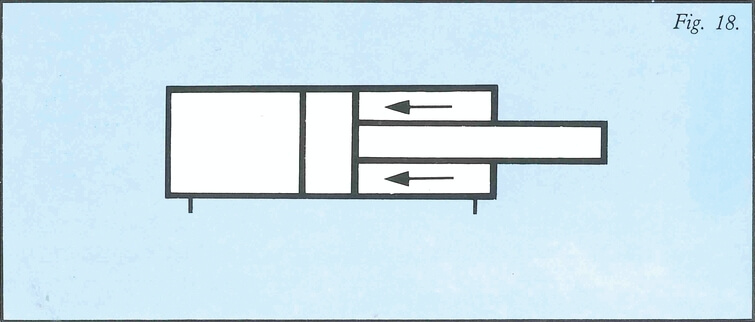

  • Force de rentrée avec une pression de 180 bars : (Fig. 18)
Schéma force de rentrée d'un vérin double effet
(S1 : Section - R : Rayon - r : Rayon de la tige - F : Force)

S1 = Pi (R² - r²)
S1 = 3,14 (25 cm - 6.25 cm)
S1 = 58,87 cm²

F = pression (bars) x section annulaire (cm²)
F = 180 x 58,87 = 10 596,6 daN

Force de rentrée = 10 596,6 daN

Pression

Formule à retenir :

Pression = Force (daN) = Pression (bars) x S (cm²)
