Vérin simple effet tige 70 mm course 300 mm EAF = 509 mm

Référence Hydrokit : V000700300F

Informations techniques

Simple effet.
Diamètre de tige : 70 mm.
Course : 300 mm.
Entraxe fermé : 509 mm.

Caractéristiques :
• Pression maximum d’utilisation : 200 bar.
• Pression d’épreuve : 300 bar.
• Vitesse maximum : 0,5 m/s.
• Température : -30° à + 90°C.
• Huile hydraulique minérale.

• Étanchéité : Tige : joint à lèvre compact en polyuréthane + 1 joint racleur.
• Marquage : sur tube : référence.
• Protection : peinture d’apprêt noire RAL9005.

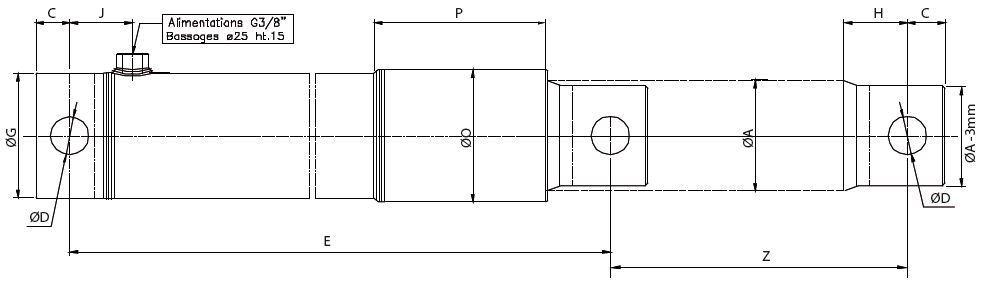

Plan technique

Diamètre de tige A

Course Z

C

D

E

G

H

J

O

P

Volume

Guidage de tige

70 mm

300 mm

30 mm

30,25 mm

509 mm

85 mm

66 mm

55 mm

100 mm

95 mm

1,35 litre

Arrière

Caractéristique techniques

Fixation Avec
Type de vérin Simple effet
Diamètre de tige 70 mm
Course 300 mm
Entre axe fermé 509 mm
