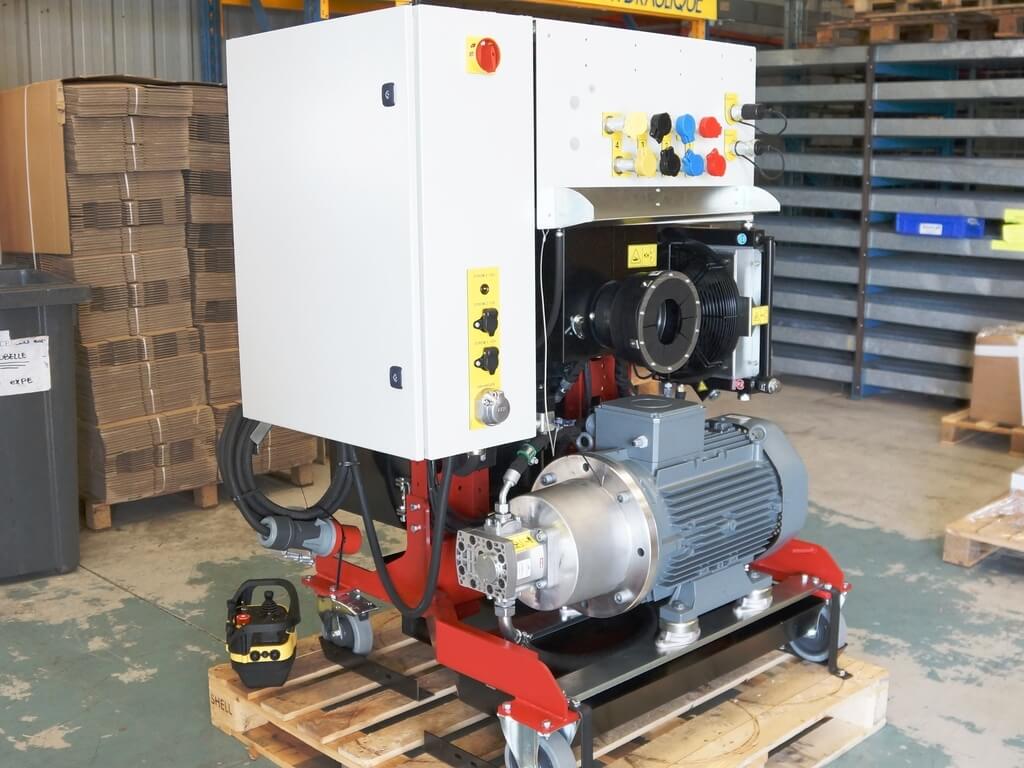

Centrale Hydraulique d'Essai - CHESS

C'est l'outil idéal pour l'essai de matériel en atelier.

     Dans le but d'améliorer le confort de travail ainsi que la sécurité en atelier, Hydrokit a développé la Centrale Hydraulique d'Essai.

Défini au cas par cas, selon le cahier des charges du client, elle a pour but de remplacer l'utilisation d'un tracteur dédié aux essais dans les ateliers.

Alimentée électriquement, elle permet un travail en autonomie et en toute sécurité pour effectuer les tests aussi bien hydraulique qu'électrique.


Avantages

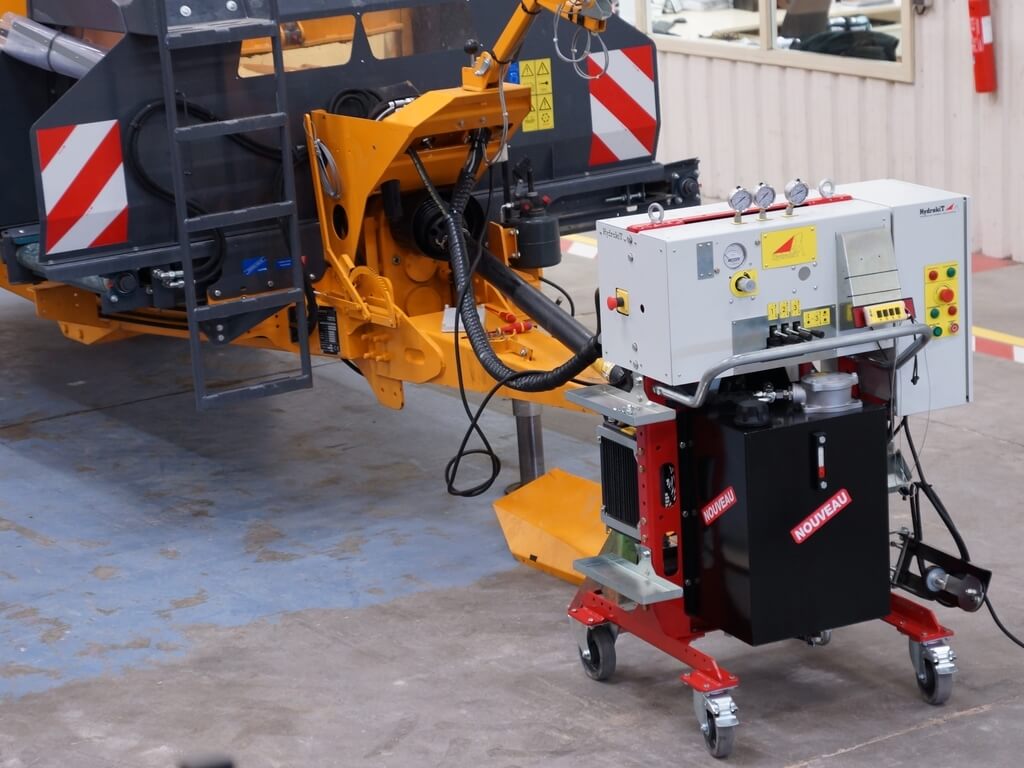

1 - Remplace le tracteur pour l'essai de matériel attelé en atelier

2 - Sécurité d'utilisation qu'un tracteur ne fournit pas (Arrêt d'urgence, thermocontacts)

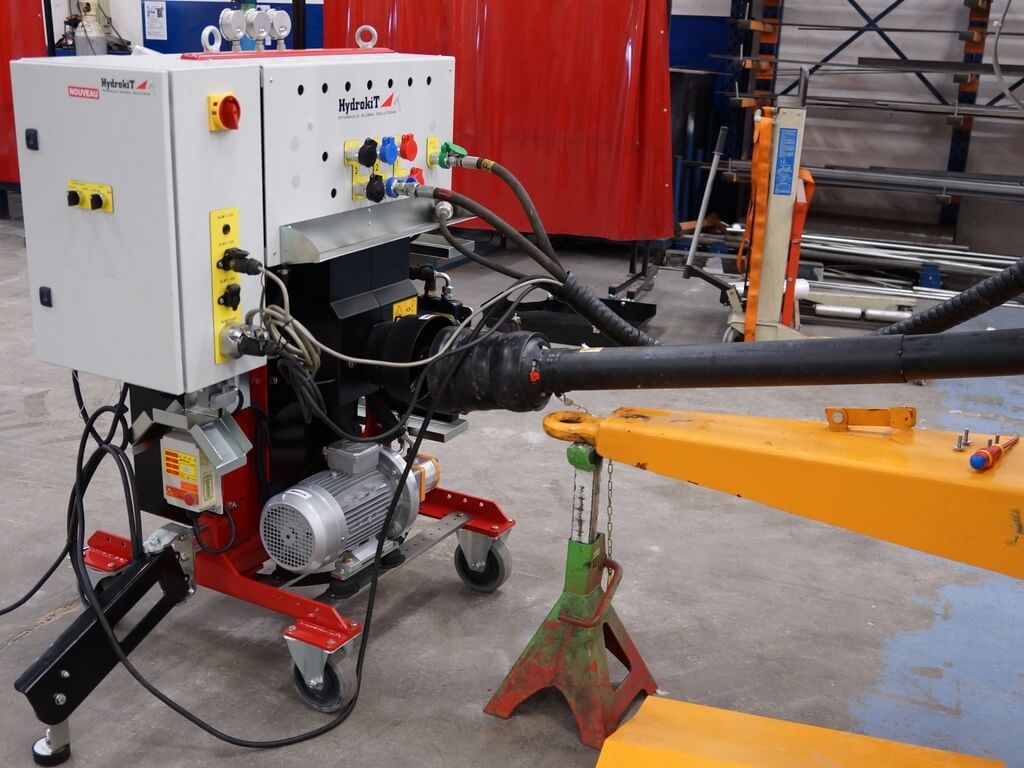

3 - Sécurité prise de force (option) : maitrise de la vitesse de rotation de 0 à x tr/min + Stabilisateur escamotable

4 - Fonctionne électriquement (pas de gaz d'échappement dans l'atelier)

5 - Déplaçable à la main

6 - Facilité de lecture des mesures de débit et pression

7 - Investissement moindre

8 - Moins d'énergie consommée

9 - Moins d'entretien

10 - Gain de temps (permet un travail autonome)

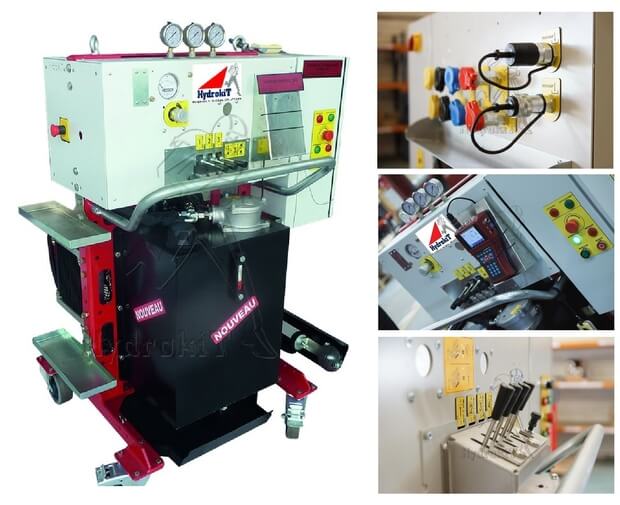

Avantages

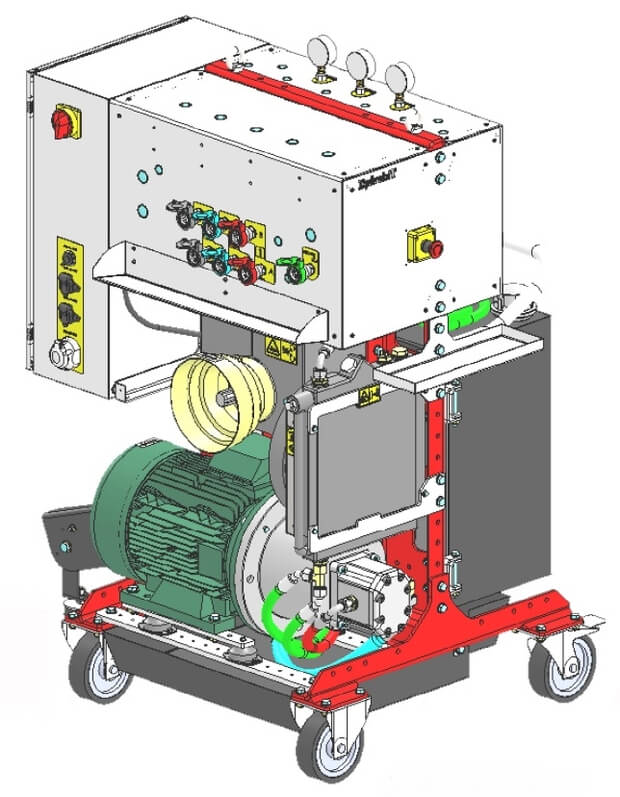

Caractéristiques

Caractéristiques

Hydraulique :

  • Débit d'huile : jusqu'à 45 L/min
  • Pression d'huile : jusqu'à 200 bar
  • Pompe hydraulique : engrenages Groupe 2-3 jusqu'à 33cm3/tr
  • Régulation de débit : 3 voies à réglage monotour 0-50 L/min

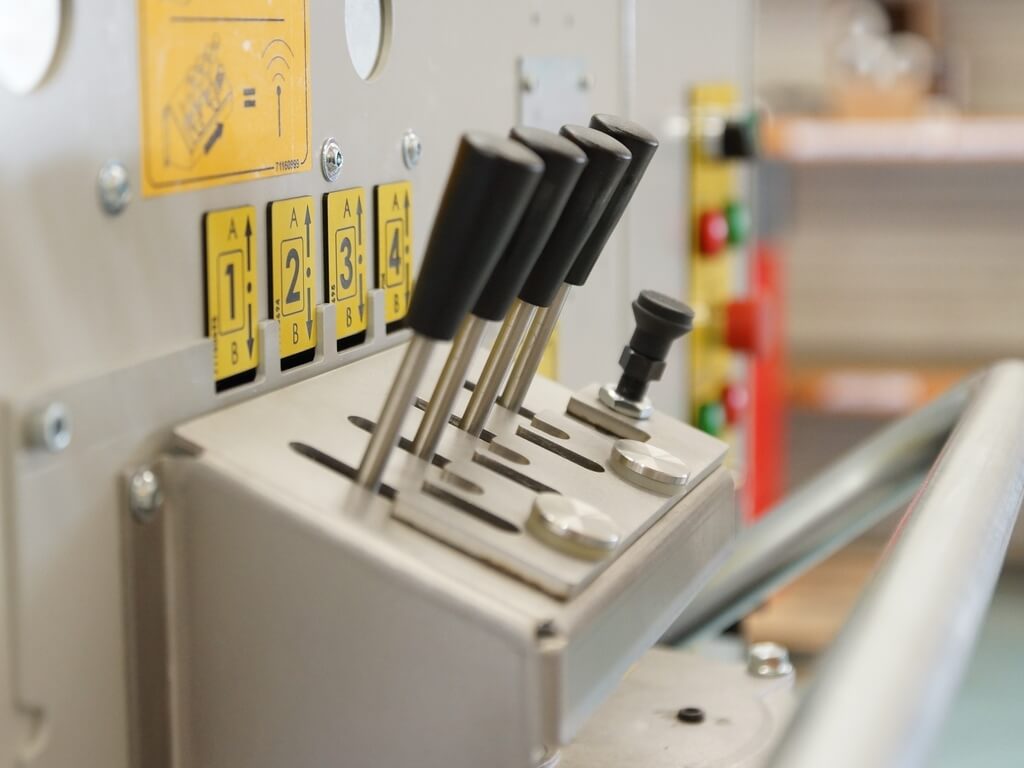

  • Distribution : 45 L/min à commandes manuelles jusqu'à 5 fonctions

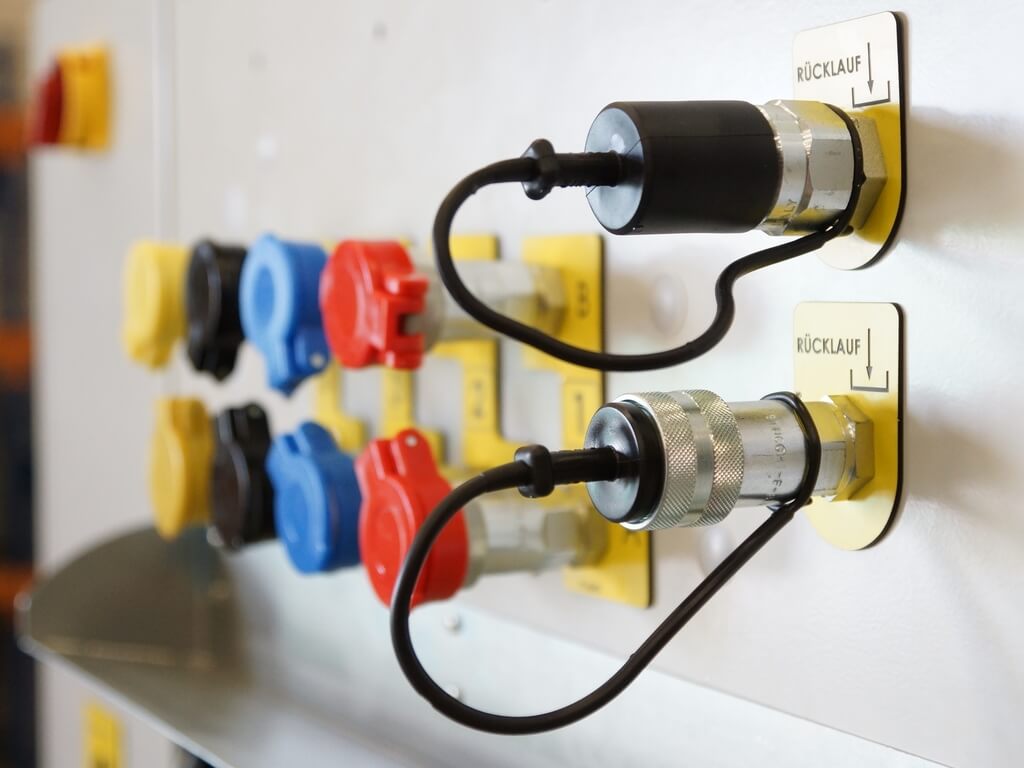

  • Coupleurs : à clapet Push-Pull ISO-A avec bouchons à volet
  • Manomètres : 0-250 bar sur chaque fonction
  • Réservoir : 80 ou 100 Litres
  • Filtration : filtre retour semi-immergé 25µm
  • Température d'huile maxi : 80°C

 Électrique :

  • Type de moteur : Asynchrone triphasé
  • Puissance moteur : 3-4-5.5-7.5-11-15 kW
  • Vitesse moteur : 1500 tr/min
  • Intensité moteur : de 6.2 jusqu'à 28.1 A (400V)
  • Armoire électrique complète (ARU, Commande élec ON/OFF, Commandes Test éclairages)
  • Alimentations auxiliaires 12VCC - 10A (1 prise remorque 7 broches, 2 prises 3 broches, 1 prise 2 broches)
  • Protection température haute
  • Correction automatique de phase
  • Lampes témoins défaults
  • Démarrage moteur direct ou progressif

Options :

  • Distribution type PVG16/32, CETOP3 à commande électrique
  • Pompe à cylindrée variable
  • Fonctions hydrauliques radiocommandées
  • Prise de force 1"3/8 6 cannelures + Compte tour
  • Refroidisseur d'huile
  • Testeur hydraulique (info débit, pression, température)
  • Compteur horaire

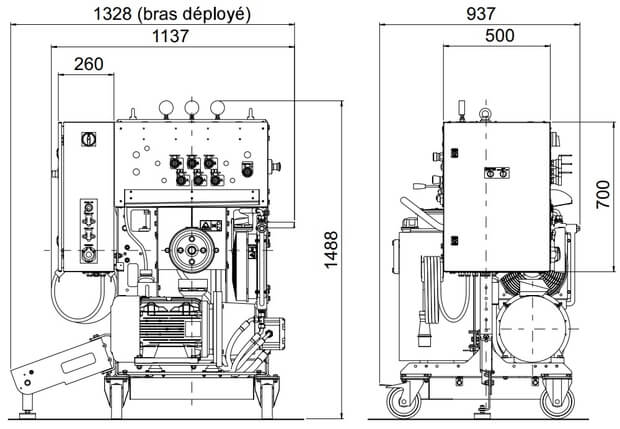

Dimensions générales

  • Largeur maxi : 1328 mm
  • Longueur maxi : 937 mm
  • Hauteur : 1488 mm
  • Poids sans huile : Suivant équipement jusqu'à 500 kg
  • Poids avec huile : + 60 kg à +80 kg suivant le réservoir
  • Volume d'huile réservoir : 80L ou 100L
  • Dimensions de l'armoire : 500x700x260 mm
Dimensions générales

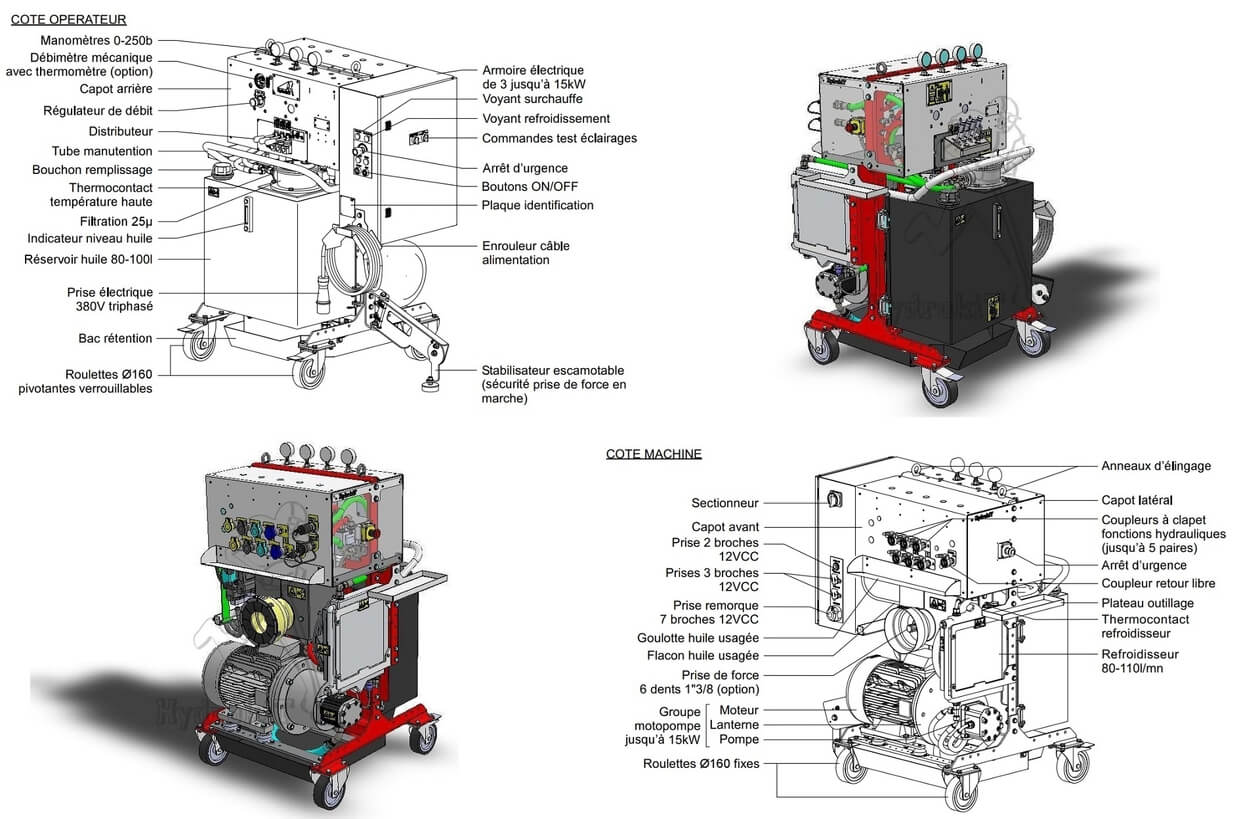

Descriptif

Centrale-hydraulique-essai-descriptif
