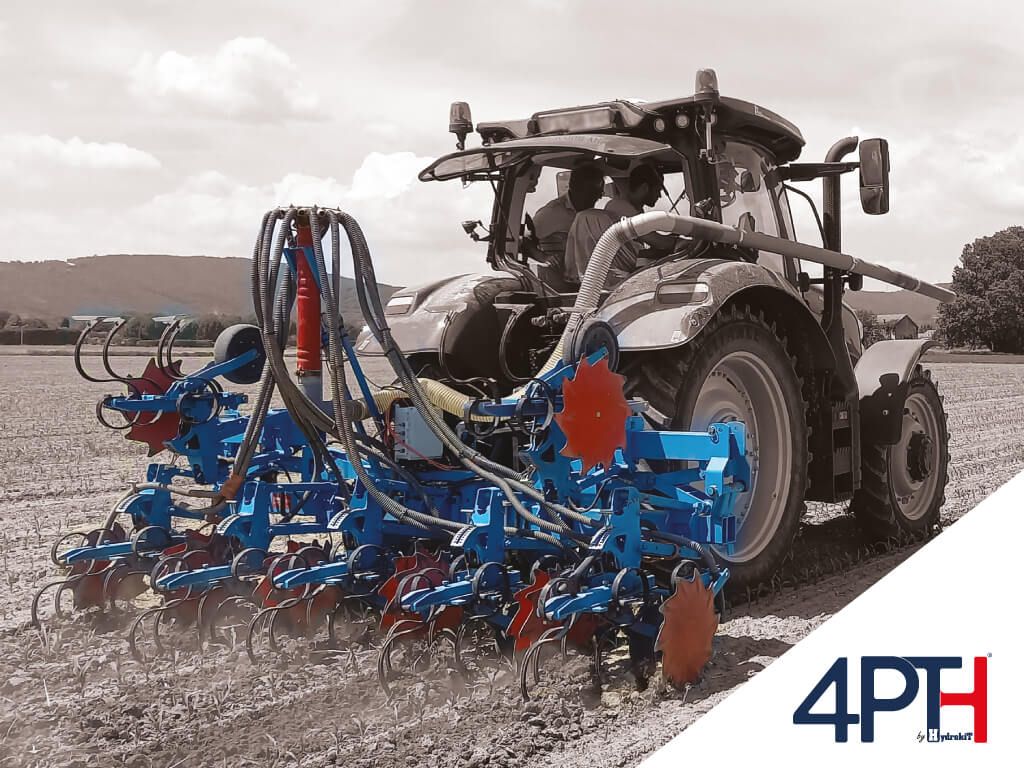

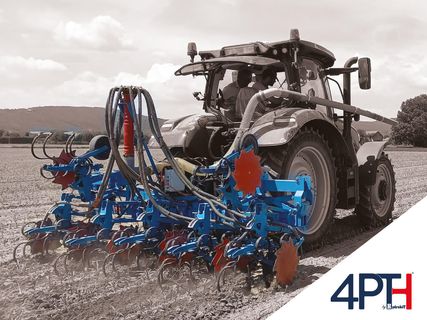

Attelage 4ème point sur tracteur

Le plus précis de tout le marché !

  1. Astucieux : Le premier déplacement latéral d’outils excluant les jeux dans les axes, dépourvu de porte-à-faux supplémentaire et sans poids additionnel
  2. Pratique : Simplicité de montage
  3. Environnemental : Diminution de la pression au sol et de la consommation de carburant
  4. Agilité : Réduction de la casse de plantes dues à la précision des mouvements et apport de meilleures performances dans le dévers

Le 4ème point est en cours de validation

(Cette solution a été testée chez nos clients et nous lançons actuellement des prototypes)



La presse en parle

Nous avons été nominés à l'Agritechnica 2022 pour l'attelage 4ème point, dans la catégorie trophée systèmes et composants.

Le magazine Entraid', spécialisé sur l'actualité du machinisme agricole et des agriculteurs, est venu à notre rencontre pour découvrir notre solution.

La presse en parle

Pourquoi Hydrokit a développé un 4ème point ?

Hydrokit améliore et apporte des solutions sur du matériel agricole existant. Ces solutions simples apportent confort, performances et sécurité.



Les implantations de cultures sont désormais très variées, exigeant toujours plus de précision dans les interventions mécanisées allant de la préparation du sol jusqu’à la récolte. Hydrokit vous propose un asservissement manuel, GPS ou par caméra permettant de guider votre attelage.



Le débattement gauche-droite s’effectue par le déplacement des bras d’attelage inférieurs. Pour cela, il suffit de retirer les stabilisateurs existants et de les remplacer par un attelage 4 points. Ce dernier se fixe de la trompette à l’outil attelé.



L'attelage 4ème point hydraulique sur tracteur est breveté par Hydrokit.

Pourquoi Hydrokit a développé un 4ème point ?

Caractéristiques techniques

Caractéristiques techniques

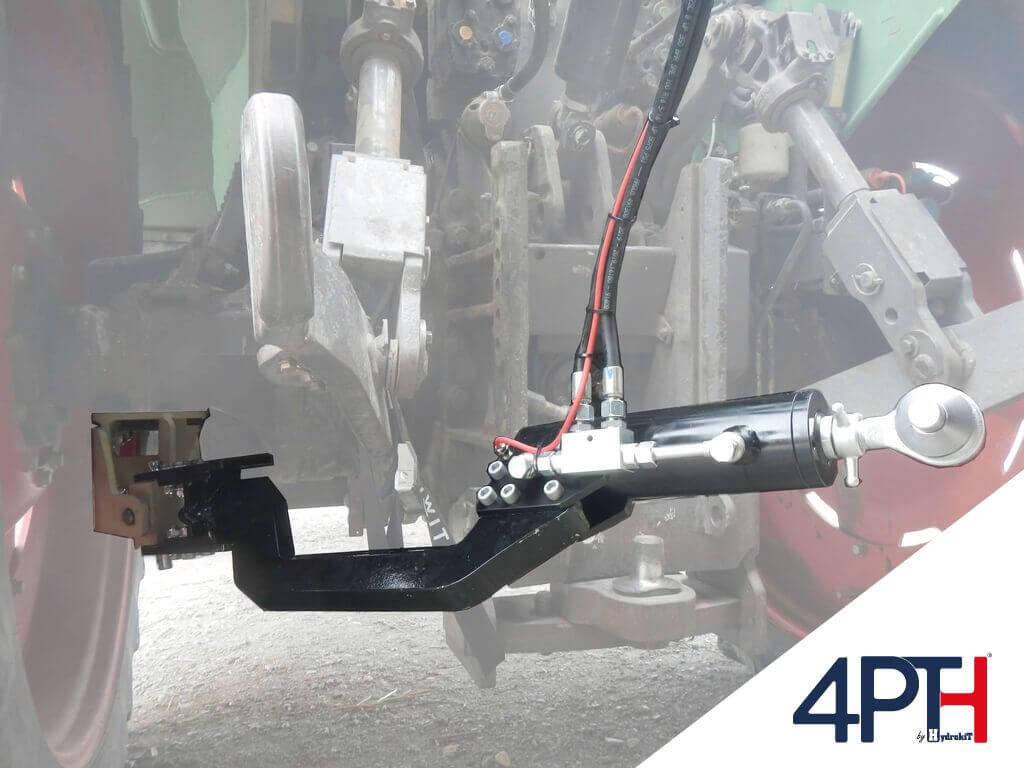

Le principe repose sur une déformation de l’attelage 3ème point actuel. Le kit comprend une ferrure à installer sur la trompette du tracteur et une autre sur l’outil. Une barre avec un vérin dit 4ème point lie les deux ferrures entre-elles. Lors d’une action sur le vérin, l’ensemble déplace l’outil vers la droite ou la gauche.



Avant : Utilisation dans le dévers avec une interface classique.



Après : Utilisation du 4PTH avec l’effet parabolique de l’attelage, l’outil reste parallèle à la culture.

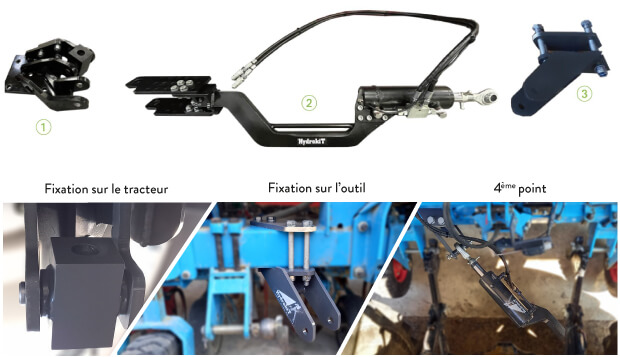

Détails du kit

1. Côté tracteur (support trompette)

  • Tracteur New Holland T6 : A installer à chaque intervention
  • Tracteur New Holland T6 : Support prévu pour recevoir le 4PTH ou le stabilisateur d’origine
  • Tracteur Fendt, Série 7 com 2 : A installer à chaque intervention
  • Tracteur Kubota M7 : Support prévu pour recevoir le 4PTH ou le stabilisateur d’origine
  • Tracteur Case, Luxxum (double stabilisateur) : Support prévu pour recevoir le 4PTH ou le stabilisateur
    d’origine (en cours)
  • Tracteur John Deere, 6R : Utilisation de la ferrure du stabilisateur d'origine (en cours)

2. Le 4ème point

4ème point avec capteur intégré :

  • Vérin double effet
  • Clapet double piloté
  • Capteur avec une sortie 0.5 - 4.5 volts
  • Montage rotule réglable en longueur
  • Flexible avec coupleur iso A
  • Plaque de réglage

4ème point sans capteur :

  • Vérin double effet
  • Clapet double piloté
  • Montage rotule réglable en longueur
  • Flexible avec coupleur iso A
  • Plaque de réglage

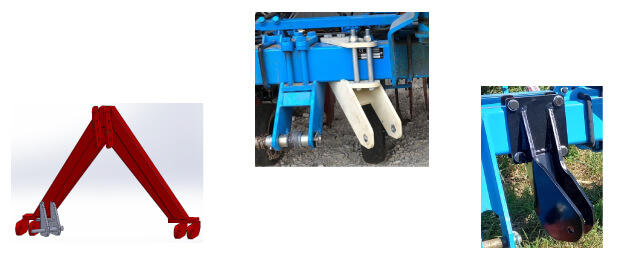

3. Côté outil

  • Support bineuse Ribouleau multicrop : Support bride à boulonner
  • Support semoir Ribouleau : Support bride à souder
  • Support bineuse Carré : Support bride à boulonner
Détails du kit

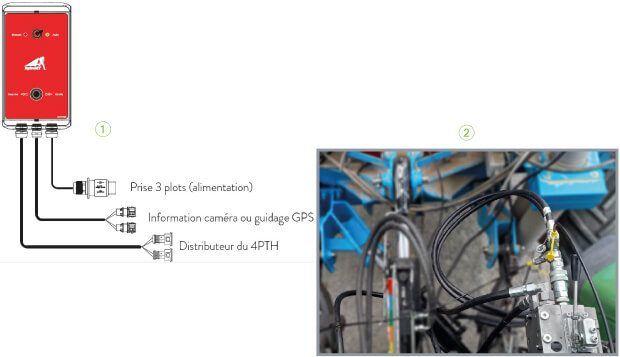

Comment piloter le 4ème point depuis votre cabine ?

Comment piloter le 4ème point depuis votre cabine ?

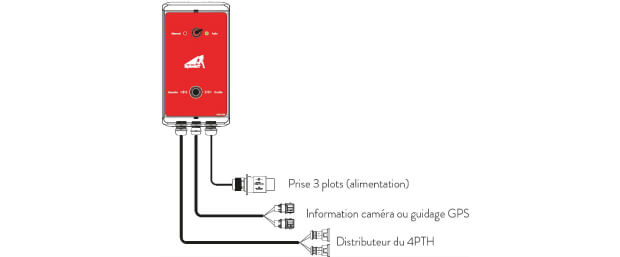

1. Commande électrique

Boitier interface

  • A mettre entre le distributeur et la caméra de guidage ou le boitier GPS.
  • Comporte un mode automatique et manuel. Le mode manuel génère une commande gauche et droite en tout ou rien. Le signal de sortie du boitier est en PWM.
  • Des voyants indiquent le type de mode.

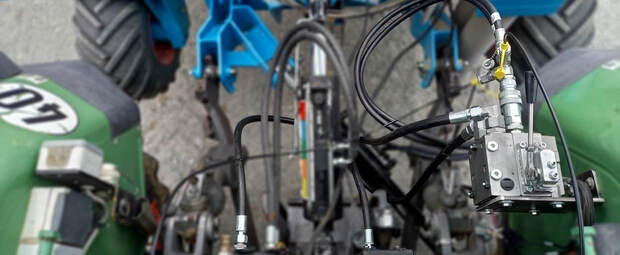

2. Commande hydraulique

Distributeur hydraulique proportionnel

  • Réglage du débit de 0 à 10 L/min
  • Commande manuelle
  • Commande électrique PWM 100 - 400Hz
  • 2 bobines avec connecteur AMP
  • Pression réglable dans chaque chambre du vérin
