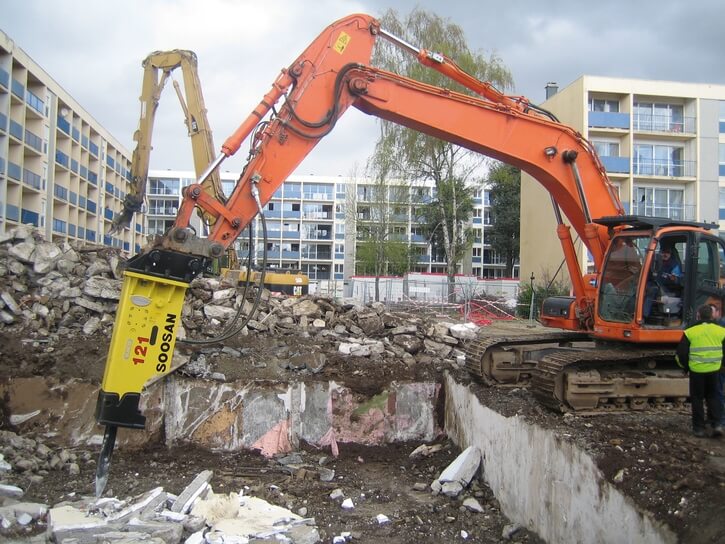

Ligne haute pression basique, destinée à un seul outil
Pour l’alimentation de lignes marteau-piqueur (simple effet) ou lignes double effet grand débit (ouverture/fermeture de pince, cisaille, concasseur)
Le kit inclut
-
Circuit de pilotage (électrique ou hydraulique)
-
Distribution adaptée au circuit de la machine
-
Ligne complète (tube rigide, flexibles, raccords, colliers)
-
Vannes et/ou coupleurs
-
Filtre retour
-
Notice de montage
![Pelle avec marteau piqueur Pelle avec marteau piqueur](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-haute-pression-basique-17800.jpg)

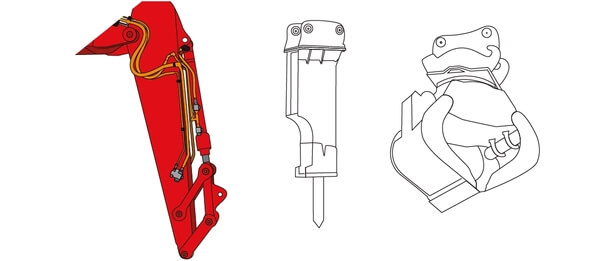

Ligne haute pression multifonctions, destinée à plusieurs outils
![Schéma ligne auxiliaire haute pression Schéma ligne auxiliaire haute pression](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-haute-pression-multifonctions-17800.jpg)
Pour l’alimentation de lignes marteau-piqueur (simple effet) et de lignes double effet grand débit (pinces) : utilisation de la même ligne pour marteau et pince.
Caractéristiques techniques
-
Commande par pédale électrique, pédale hydraulique, molette proportionnelle
-
Conversion simple/double effet à commande mécanique ou électrique
-
Possibilité de mettre plusieurs seuils de débit pression
-
À commande électrique ou mécanique

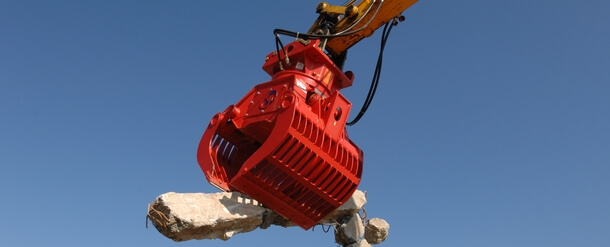

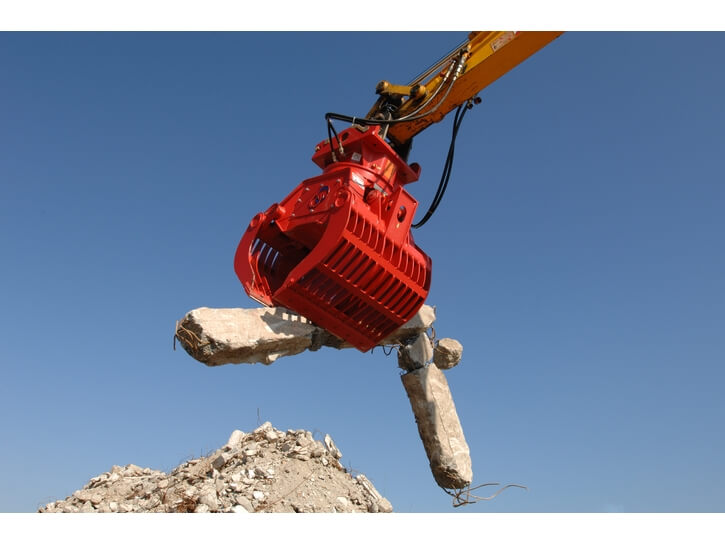

Ligne petit débit
Pour une alimentation double-effet petit débit : rotation de pince, cisaille, inclinaison de godet, alimentation de rotator.
Caractéristiques techniques
-
Montage avec pompe indépendante ou intégrée sur le circuit principal de la machine
-
Commande par pédale hydraulique, interrupteur ou manipulateur avec molette proportionnelle
![Ligne auxiliaire petit débit sur pince de tri Ligne auxiliaire petit débit sur pince de tri](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-petit-debit-17800.jpg)

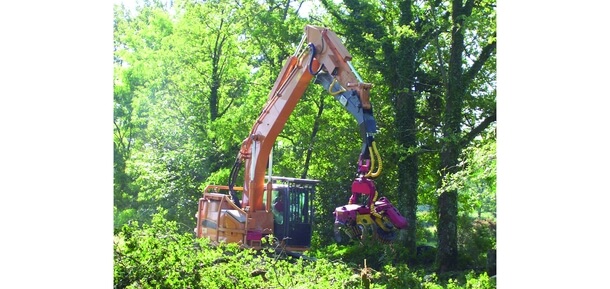

Ligne rétrobenne
![Ligne auxiliaire rétrobenne sur pelle avec tête d'abattage Ligne auxiliaire rétrobenne sur pelle avec tête d'abattage](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-retrobenne-17800.jpg)
Pour l’alimentation d’outils pendulaires sans ligne supplémentaire.
Caractéristiques techniques
-
Vanne quart de tour sur le balancier ou flasquée sur le vérin, suivant les machines

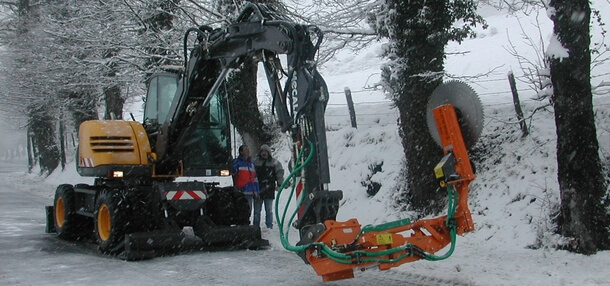

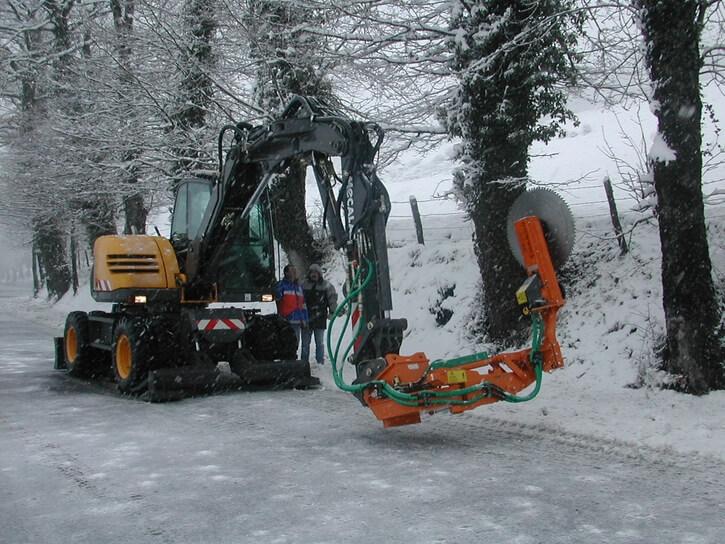

Ligne régulée à débit fixe prioritaire
Pour l’alimentation d’un outil (broyeur, lamier, fraise, concasseur, génératrice) avec un débit fixe prioritaire sur les autres fonctions de la machine (pas de variation de débit).
-
Peu importe le mouvement de la machine, l’outil aura toujours un débit prioritaire et régulé
-
L’outil tourne toujours à la même vitesse.
-
Conserve l’homogénéité des autres mouvements de la machine (translation rectiligne, synchronisation flèche / godet / balancier...).
Le kit inclut :
- Kit de pilotage adapté à l’outil.
- Diviseur de débit basse pression simple ou double suivant machine.
- Flexibles et connectique.
- Ligne complète si nécessaire.
![Ligne auxiliaire régulée à débit fixe sur pelle avec broyeur Ligne auxiliaire régulée à débit fixe sur pelle avec broyeur](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-regulee-a-debit-fixe-prioritaire-17800.jpg)

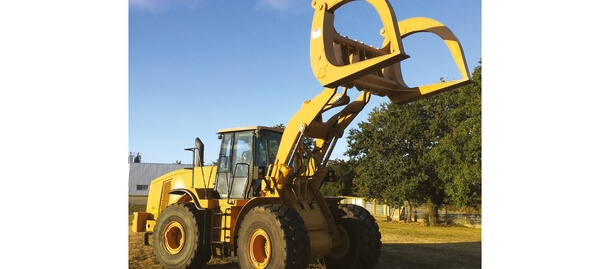

Ligne pour chargeuse
![Ligne auxiliaire hydraulique pour chargeuse Ligne auxiliaire hydraulique pour chargeuse](../PartageWeb/Solutions/Paragraphe/lignes-auxiliaires-chargeuse-17800.jpg)
Pour l’alimentation d’un godet haut déversement, une lame à neige...
Caractéristiques techniques
-
Avec section d’origine ou ajout d’un distributeur
-
Commande sur manipulateur d’origine ou séparée
